Ford Fiesta Reparaturanleitung :: Ausbau
- Batterie-massekabel abklemmen.

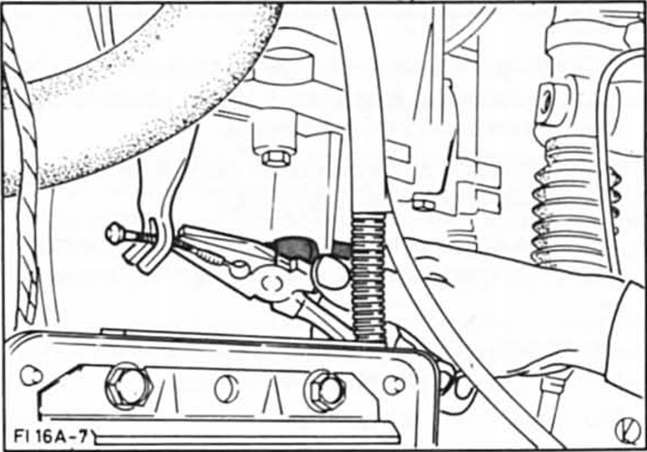

- Kupplungsseil mit flachzange etwas aus der zughülle herausziehen
und an der kupplungsschwinge aushängen.
Achtung: zange ca. 15 Mm vom seilende ansetzen, damit die ummantelung des zuges nicht beschädigt wird.
- Fußraumabdeckung auf der linken seite ausbauen.
- Kupplungsseil am pedal aushängen. Dazu pedal etwas anheben, damit sich die sperr-raste aus dem zahnsegment der nachstellautomatik löst. Zahnsegment nach vorne (in fahrtrichtung gesehen) drehen und seilzug aushängen.
- Kupplungsseilzug von der motorraumseite aus der stirnwand herausziehen.
