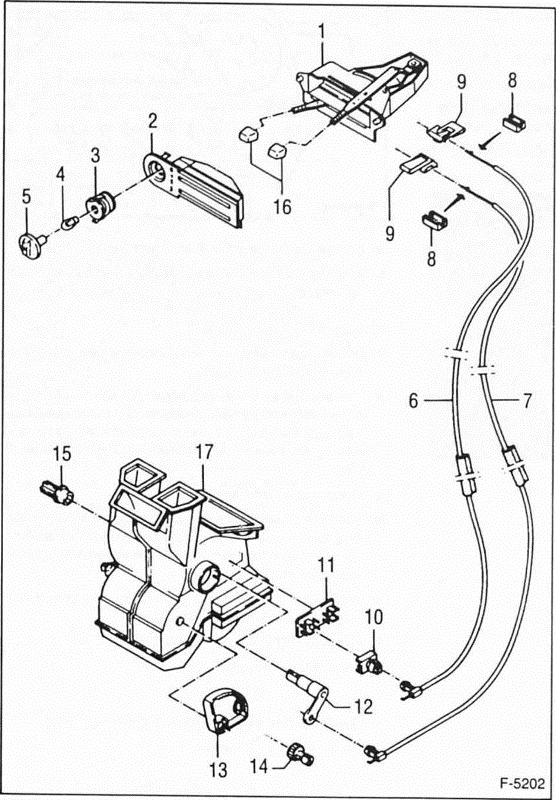

Ford Fiesta Reparaturanleitung. Die heizungsbetatigung


  1. Bedienungsschalter
  2.  blende
  3.  gebläseschalter
  4.  glühlampe
  5.  schalterknopf
  6.  betätigungszug für regulierklappe
  7.  betätigungszug für verteilerklappe
  8.  clip
  9.  clip
  10.  drehzapfen
  11.  klammer
  12.  hebel für temperaturregulierung
  13.  hebel für luftverteilung
  14.  zahnrad für luftverteilung
  15.  lager
  16.  bedienungsknopf
  17.  heizungsgehäuse
