Die hinterradbremse stellt sich automatisch nach, entsprechend dem verschleiß der bremsbeläge. Das einstellen der handbremse ist daher nur erforderlich, wenn der handbremshebel oder die bremsseile ausgewechselt wurden, oder die handbremse trotz ausreichender belagstärke nicht zieht.

•  Fahrzeug hinten aufbocken, siehe seite 100.
•  Richtige verlegung des handbremsseilzuges und einwandfreien sitz in den clipsen und führungen prüfen.
•  Handbremshebel lösen.
•  Bremspedal mehrmals betätigen, um eine richtige selbstnachstellung zu gewährleisten.

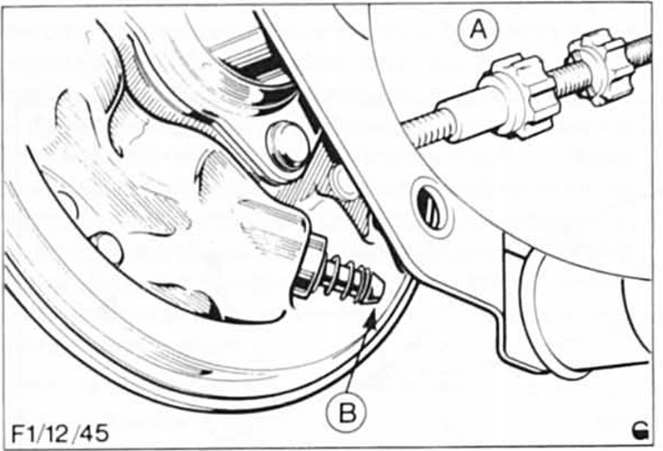

• Spiel der prüfstifte - b - messen. Die prüfstifte sitzen jeweils an der bremsträgerplatte gegenüber dem bremsseil.

  Der prüfstift darf sich insgesamt etwa 0,5 bis 1,0 mm bewegen lassen. Prüfstift mit dem daumen reindrücken, dabei muß der absatz auf dem stift mit dem rand der kunststofführung fluchten.

Achtung: lassen sich die prüfstifte nach dem lockern des bremsseils nicht bewegen, dann ist das seil verklemmt, der bremsmechanismus gestört oder die stifte sitzen fest. Gegebenenfalls seilverlegung prüfen oder stifte gangbar machen.

•  Bei ungleichem spiel der prüfstifte an der linken und an der rechten bremse seilzug lockern und von hand am ausgleichbügel so verschieben, bis die spielwerte rechts und links annähernd gleich sind.

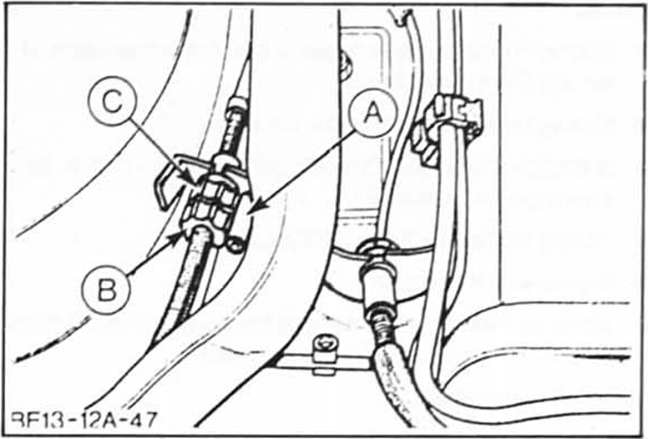

• Sicherungsstift - a - herausziehen.
•  Kontermutter - b- lösen.
•  Einstellmutter - c - so weit verdrehen, bis das spiel beider prüfstifte addiert 0,5 bis 2,0 mm beträgt.
•  Kontermutter von hand so fest wie möglich gegen die einstellmutter drehen. Anschließend kontermutter mit geeignetem schlüssel um 2 "klicks" weiterdrehen, dabei einstellmutter gegenhalten.
•  Fahrzeug ablassen
