Ford Fiesta Reparaturanleitung :: Sicherungs- und relaisbelegung

Ford Fiesta Reparaturanleitung / Die elektrische anlage / Sicherungs- und relaisbelegung

Die haupt-sicherungen sind in einem sicherungskasten untergebracht, der sich links neben dem lenkrad in der instrumententafel befindet. Sicherungen für zusätzliche ausstattungen des fahrzeuges sind am halter hinter dem sicherungskasten angebracht. Die sicherungsbelegung hängt von der fahrzeugausstattung und vom baujahr des fahrzeuges ab. Die aktuelle belegung der sicherungen befindet sich in der bedienungsanleitung.

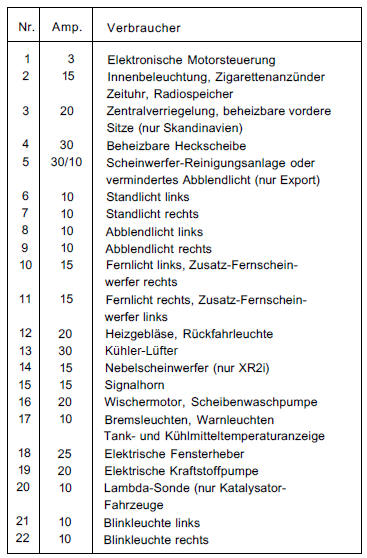

Sicherungsbelegung

Ford Fiesta Reparaturanleitung. Sicherungsbelegung

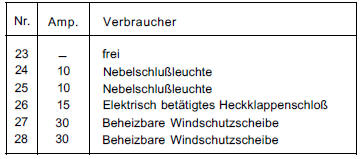

Zusatzsicherungen am halter-sicherungskasten

Ford Fiesta Reparaturanleitung. Zusatzsicherungen am halter-sicherungskasten

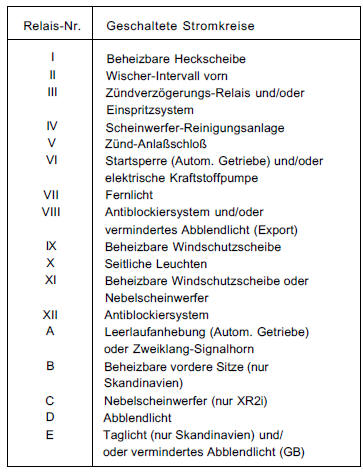

Relaisbeiegung

Die relais sind von der rückseite des sicherungskastens zugänglich.

Ford Fiesta Reparaturanleitung. Relaisbeiegung
