Ford Fiesta Betriebsanleitung :: Wechsel von glühlampen

Ford Fiesta Betriebsanleitung / Wartung / Wechsel von glühlampen

Warnungen

Beachte: bauen sie nur glühlampen ein, die der spezifikation entsprechen.

Beachte: die folgenden anweisungen beschreiben den ausbau der glühlampen.

Der einbau von ersatzglühlampen erfolgt jeweils in umgekehrter reihenfolge, wenn nicht anders angegeben.

Scheinwerfer

Ford Fiesta. Scheinwerfer


  1. Abblendlicht
  2. Fernlicht- und
    begrenzungsleuchten-glühlampe
  3. Blinker

Beachte: nehmen sie die abdeckungen ab, um zugang zu den lampen zu erhalten.

Abblendlicht

  1. Bauen sie den scheinwerfer aus. Siehe scheinwerfer ausbauen

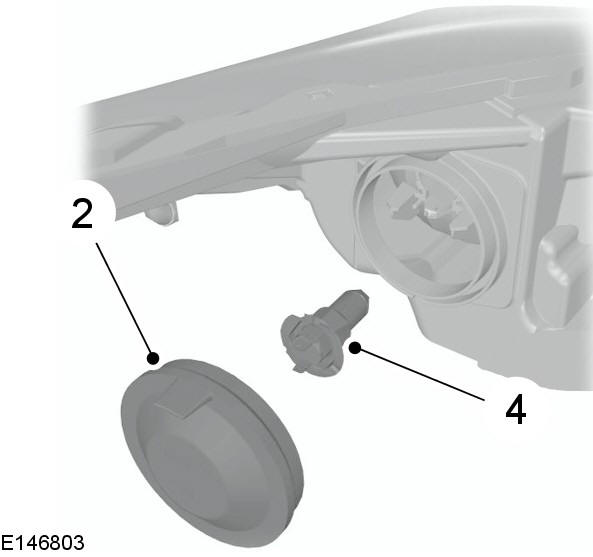

Ford Fiesta. Abblendlicht


  1. Die abdeckung entfernen.
  2. Ziehen sie den stecker ab.
  3. Lösen sie den clip und bauen sie die glühlampe aus.

Beachte: fassen sie die glühlampe nicht am lampenglas an.

Fernlicht

  1. Bauen sie den scheinwerfer aus. Siehe scheinwerfer ausbauen

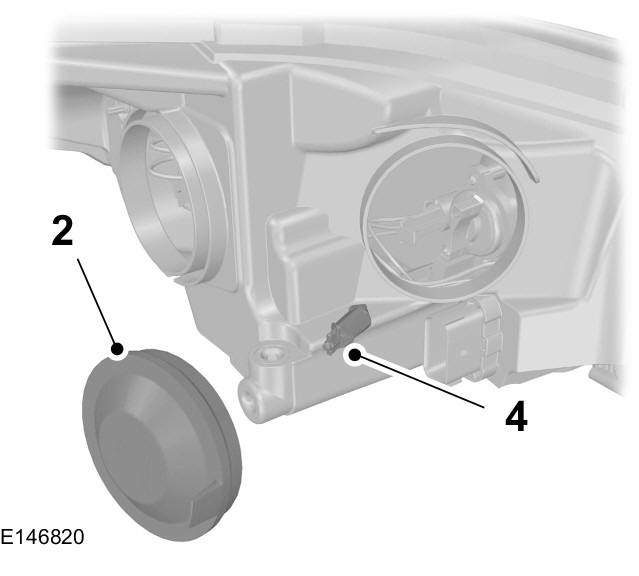

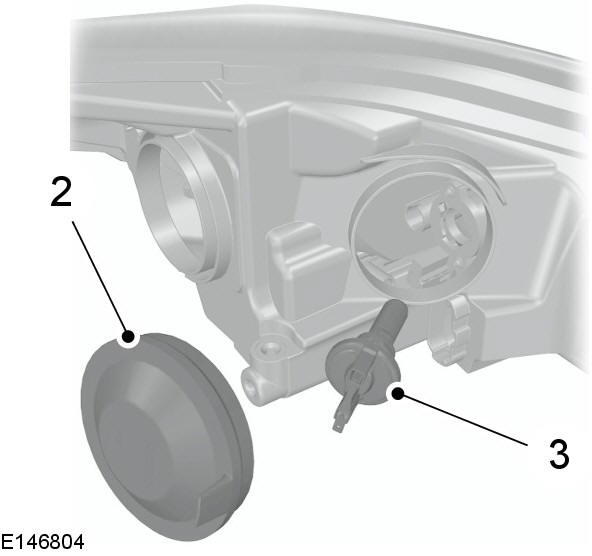

Ford Fiesta. Fernlicht


  1. Die abdeckung entfernen.
  2. Die lampe gegen den uhrzeigersinn drehen und entfernen.

Beachte: fassen sie die glühlampe nicht am lampenglas an.

Seitliche begrenzungsleuchte

  1. Bauen sie den scheinwerfer aus. Siehe scheinwerfer ausbauen

Ford Fiesta. Seitliche begrenzungsleuchte


  1. Die abdeckung entfernen.
  2. Bauen sie die lampenfassung aus.
  3. Nehmen sie die glühlampe heraus.

Blinkkontrollleuchte

  1. Bauen sie den scheinwerfer aus. Siehe scheinwerfer ausbauen

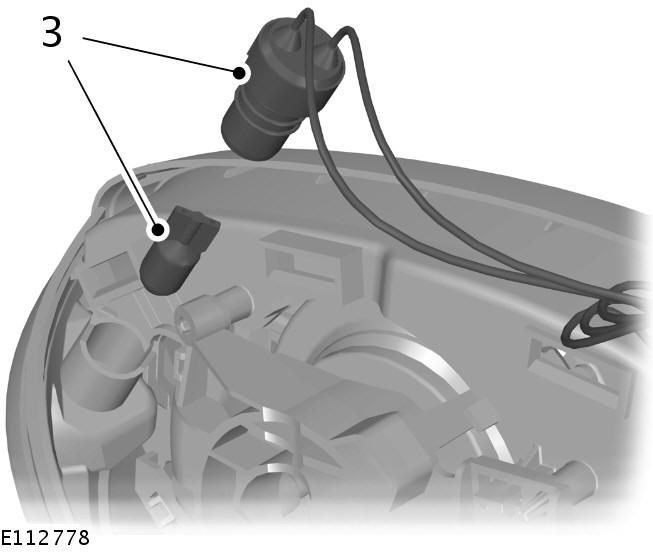

Ford Fiesta. Blinkkontrollleuchte


  1. Die lampenfassung gegen den uhrzeigersinn drehen und entfernen.
  2. Die glühlampe sanft in die fassung hineindrücken, gegen den uhrzeigersinn drehen und entfernen.

Tagfahrlicht

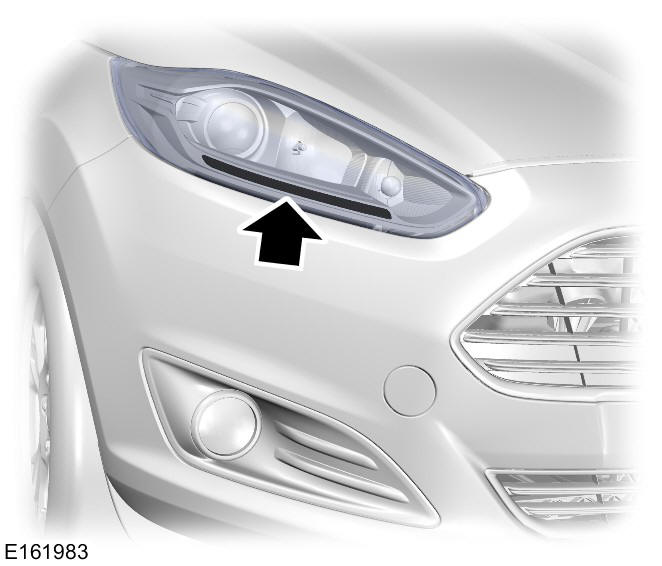

Ford Fiesta. Tagfahrlicht


Beachte: dieses bauteil ist nicht auswechselbar, bitte bei ausfall einen vertragshändler kontaktieren.

Seitlicher blinker

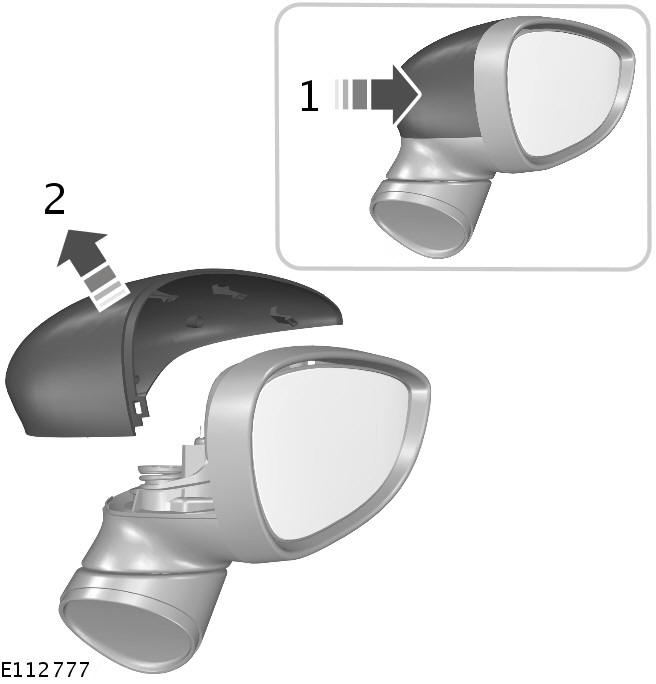

Ford Fiesta. Seitlicher blinker


  1. Seitlich an der abdeckung drücken, um die clips zu lösen.
  2. Die abdeckung entfernen.

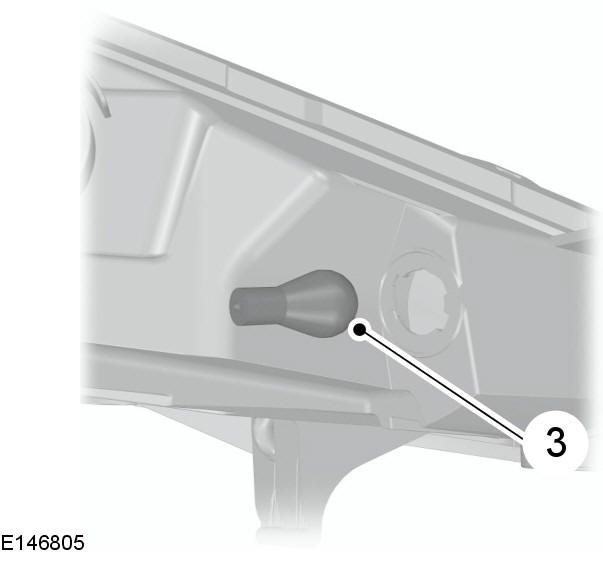

Ford Fiesta. Seitlicher blinker


  1. Bauen sie die lampenfassung aus.

    Nehmen sie die glühlampe heraus.

Türspiegelleuchten

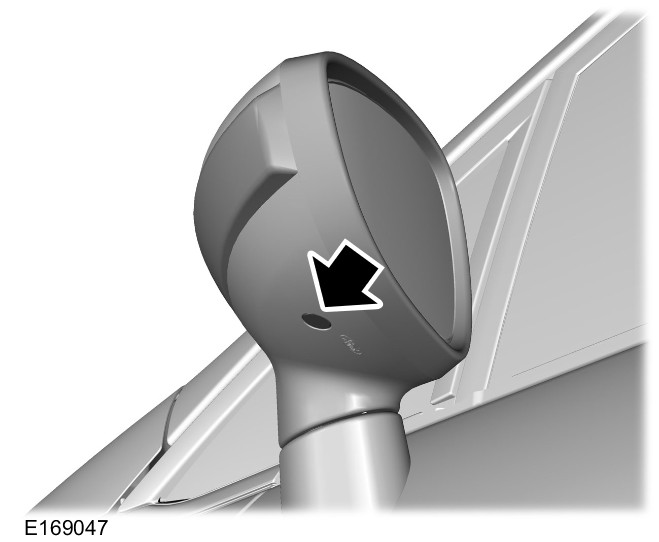

Ford Fiesta. Türspiegelleuchten


Beachte: dieses bauteil ist nicht auswechselbar, bitte bei ausfall einen vertragshändler kontaktieren.

Nebelscheinwerfer

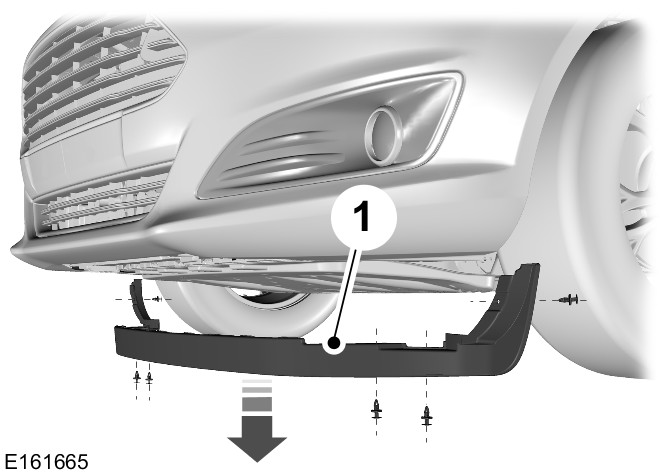

Ford Fiesta. Nebelscheinwerfer


  1. Die halteclips entfernen, um zugriff auf die lampeneinheit zu bekommen.

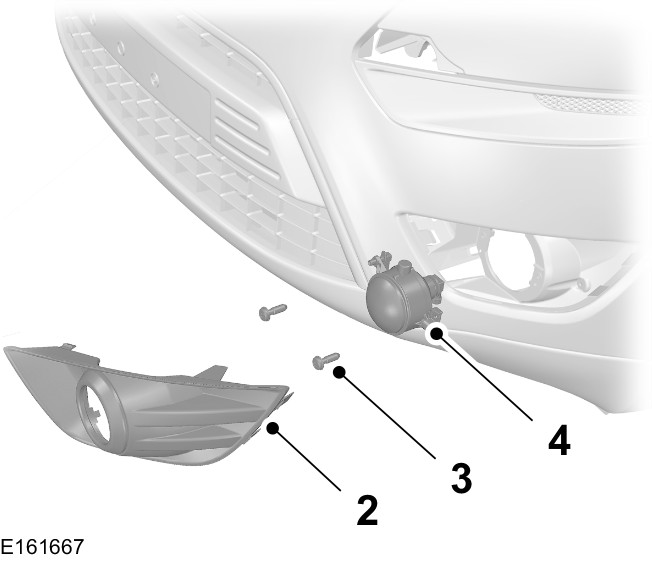

Ford Fiesta. Nebelscheinwerfer


Beachte: glühlampe und lampenfassung des nebelscheinwerfers bilden eine einheit.

  1. Abdeckung mit geeignetem dorn ausbauen.
  2. Drehen sie die schrauben heraus.
  3. Die leuchte entfernen.

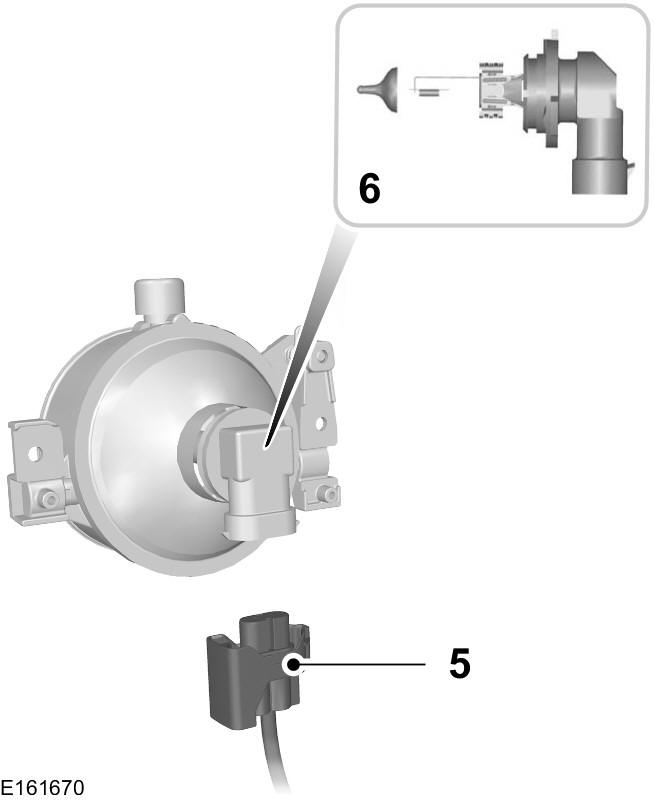

Ford Fiesta. Nebelscheinwerfer


  1. Ziehen sie den stecker ab.
  2. Die lampenfassung gegen den uhrzeigersinn drehen und entfernen.

Rückleuchten

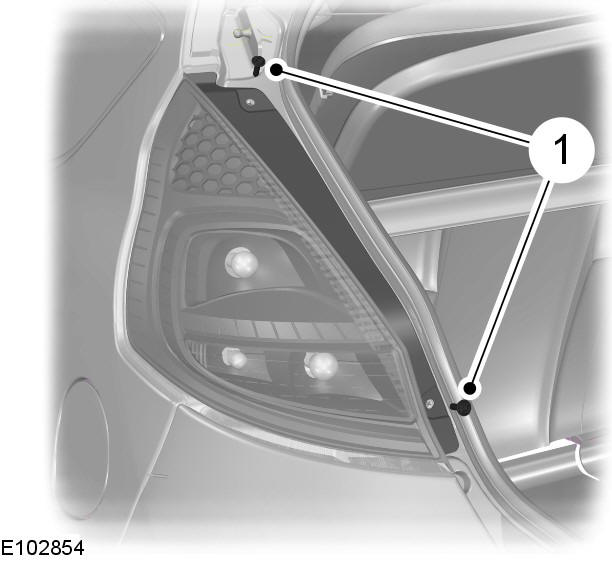

Ford Fiesta. Rückleuchten


  1. Drehen sie die schrauben heraus.

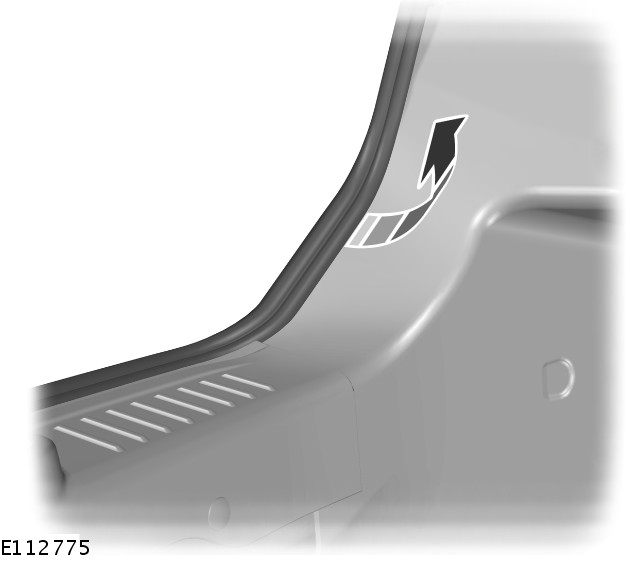

Ford Fiesta. Rückleuchten


  1. Kofferraumdichtung anheben.

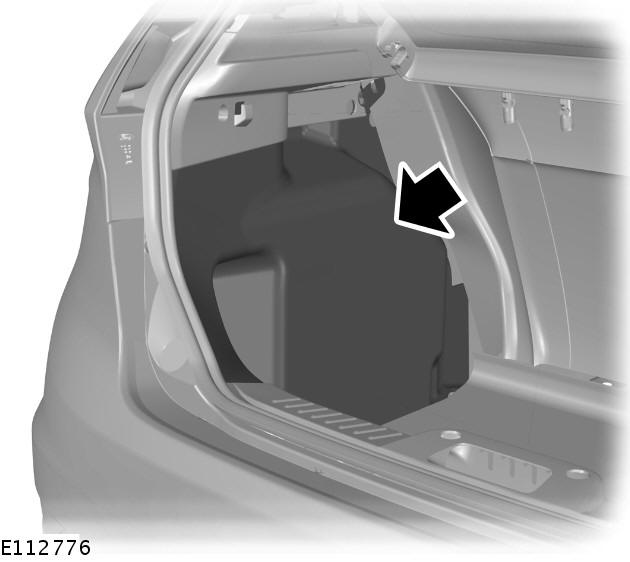

Ford Fiesta. Rückleuchten


  1. Den bodenbelag entfernen.

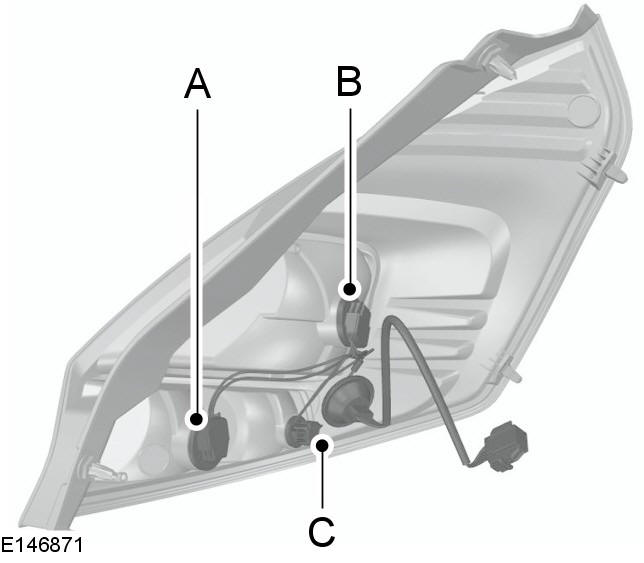

Ford Fiesta. Rückleuchten


  1. Flügelmutter abschrauben.
  2. Ziehen sie den stecker ab.
  3. Die lampenfassung gegen den uhrzeigersinn drehen und entfernen.

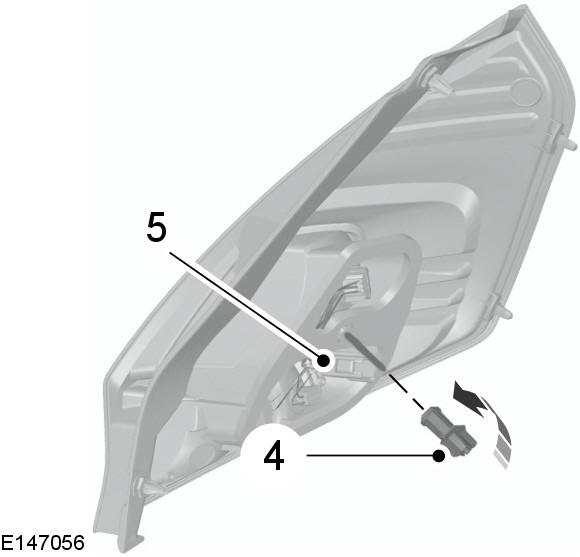

Ford Fiesta. Rückleuchten


  1. Die glühlampe sanft in die fassung hineindrücken, gegen den uhrzeigersinn drehen und entfernen.

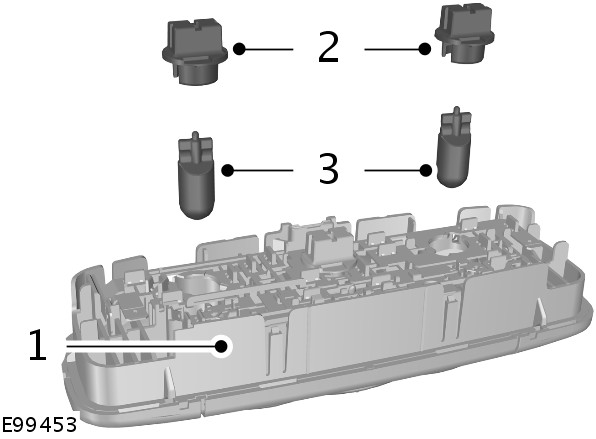

  1. Blinker
  2. Rück- und bremsleuchte
  3. Rückfahrscheinwerfer

Dritte bremsleuchte

Beachte: dieses bauteil ist nicht auswechselbar, bitte bei ausfall einen vertragshändler kontaktieren.

Kennzeichenleuchte

Ford Fiesta. Kennzeichenleuchte


  1. Federclip vorsichtig lösen.
  2. Die leuchte entfernen.
  3. Nehmen sie die glühlampe heraus.

Innenraumleuchte

Beachte: nicht die linse der lampe ausbauen.

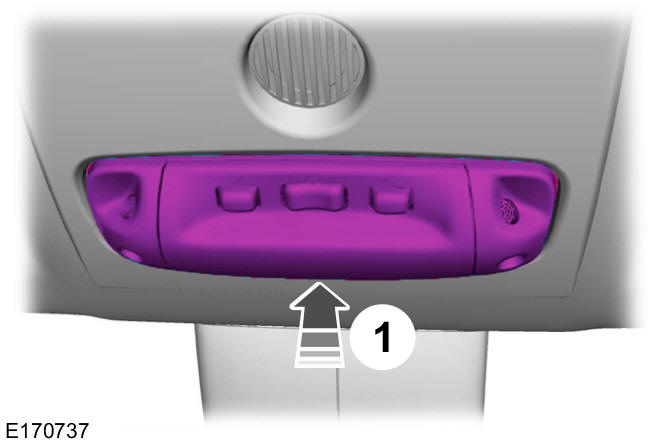

Ford Fiesta. Innenraumleuchte


  1. Die lampe vorsichtig mit einem geeigneten werkzeug. Z b. Einem schraubendreher, entfernen.

Ford Fiesta. Innenraumleuchte


  1. Die lampenfassung gegen den uhrzeigersinn drehen und entfernen.
  2. Nehmen sie die glühlampe heraus.

Leseleuchten

Beachte: nicht die linse der lampe ausbauen.

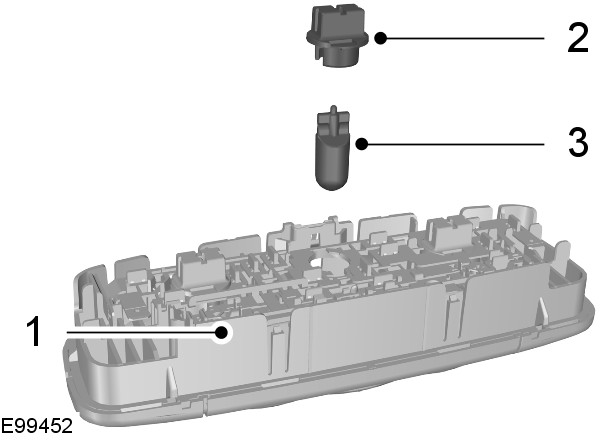

Ford Fiesta. Leseleuchten


  1. Die lampe vorsichtig mit einem geeigneten werkzeug. Z b. Einem schraubendreher, entfernen.

Ford Fiesta. Leseleuchten


  1. Die lampenfassung gegen den uhrzeigersinn drehen und entfernen.
  2. Nehmen sie die glühlampe heraus.

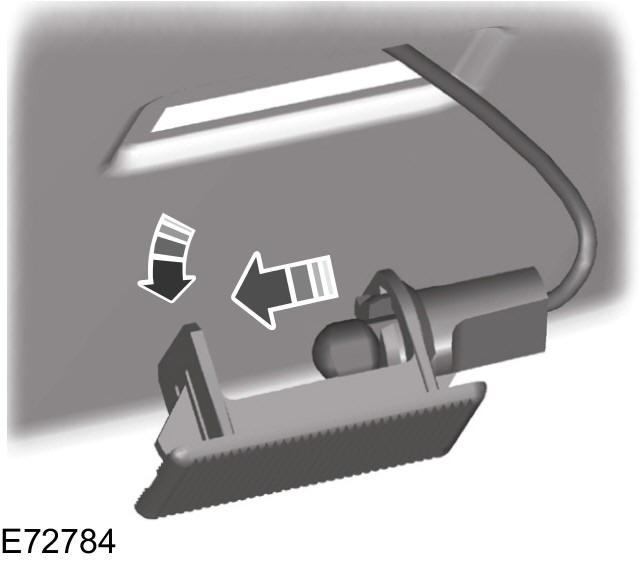

Gepäckraumleuchte, fußraumleuchte und heckklappenleuchte

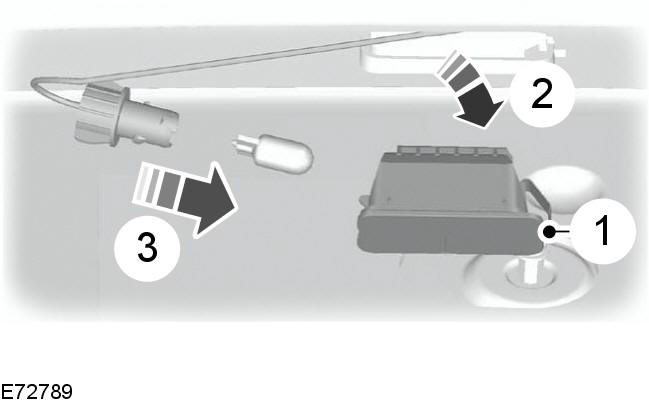

Ford Fiesta. Gepäckraumleuchte, fuÿraumleuchte und heckklappenleuchte


  1. Die leuchte vorsichtig heraushebeln.
  2. Nehmen sie die glühlampe heraus.

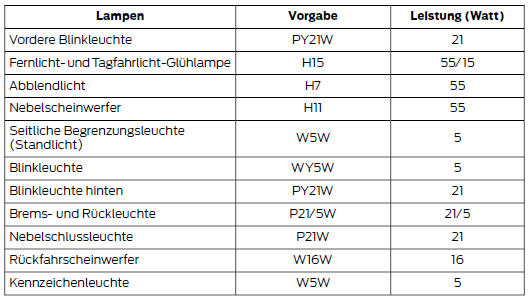

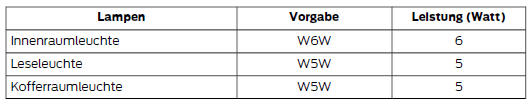

Tabelle zur glühlampen-spezifikation

Ford Fiesta. Tabelle zur glühlampen-spezifikation


Ford Fiesta. Tabelle zur glühlampen-spezifikation


Beachte: bei manchen fahrzeugen ist die beleuchtung mit led-lampen ausgeführt.

Diese bauteile sind nicht austauschbar, bitte bei ausfall den händler kontaktieren.
