Ford Fiesta Betriebsanleitung :: Abnehmbare anhängerzugvorrichtung

Warnungen

• Wenn er nicht gebraucht wird, muss der kugelkopfarm zum transport sicher im kofferraum befestigt sein.
• Die verkehrssicherheit des gespanns hängt vom korrekten anbau des kugelkopfarms ab. Deshalb ist beim anbau besondere vorsicht geboten.
• Zum an- und abbauen des kugelkopfarms kein werkzeug verwenden.
• Anhängerkupplung nicht zerlegen.
• Den kugelkopfarm nicht zerlegen oder reparieren.

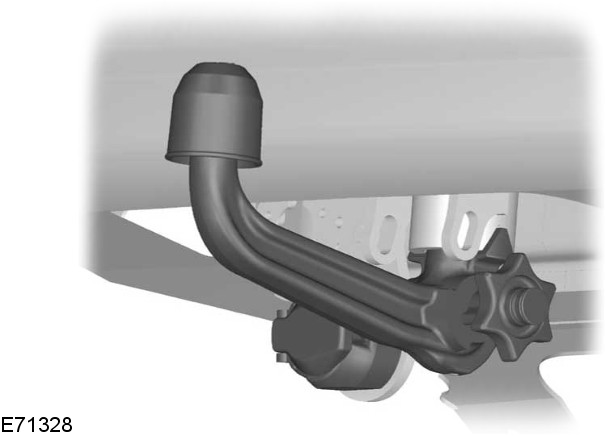

Eine 13-polige anhängersteckdose und der kugelkopfarmsitz sind unter dem hinteren stoßfänger angeordnet. Drehen sie die anhängersteckdose um 90 grad nach unten, bis sie in der anschlagstellung einrastet.

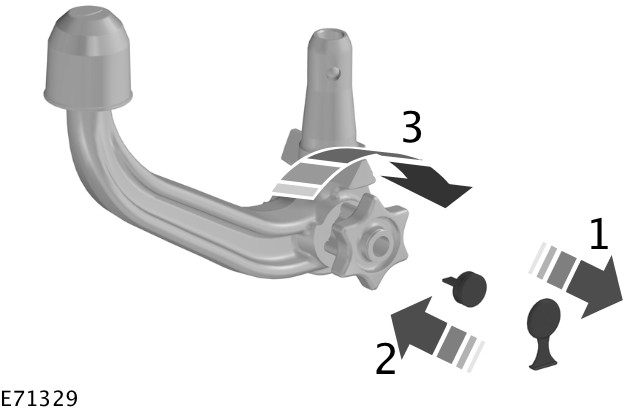

Entriegeln des kugelkopfarmmechanismus

1. Die schutzkappe abnehmen.
2. Den schlüssel einführen und zum entriegeln im uhrzeigersinn drehen.
3. Den kugelkopfarm festhalten. Handrad herausziehen und bis zum klicken im uhrzeigersinn drehen.

Beachte: die rote markierung am handrad muss mit der grünen markierung am kugelkopf fluchten.

4. Das handrad loslassen. Der kugelkopfarm ist entriegelt.

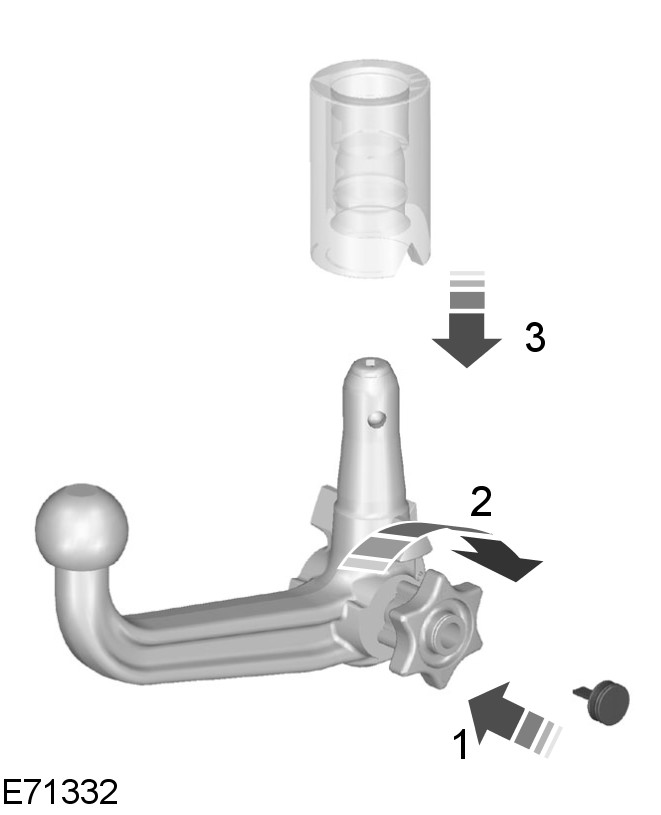

Den kugelkopfarm einführen.

Achtung

Der kugelkopfarm kann nur eingesteckt werden, wenn er vollständig entriegelt ist.

Beachte: stopfen herausziehen.

1. Den kugelkopfarm senkrecht einstecken und nach oben drücken, bis er einrastet.

Beachte: hand nicht in der nähe des handrads halten.

Beachte: die grüne markierung am handrad muss mit der grünen markierung am kugelkopf fluchten.

2. Drehen sie den schlüssel gegen den uhrzeigersinn und ziehen sie ihn ab, um den kugelkopf zu verriegeln.
3. Die schutzkappe vom schlüsselgriff abziehen und auf das schloss stecken.

Fahren mit anhänger

Achtung

Falls eine der bedingungen unten nicht erfüllt ist, die anhängerkupplung nicht verwenden und umgehend bei einem vertragshändler überprüfen lassen.

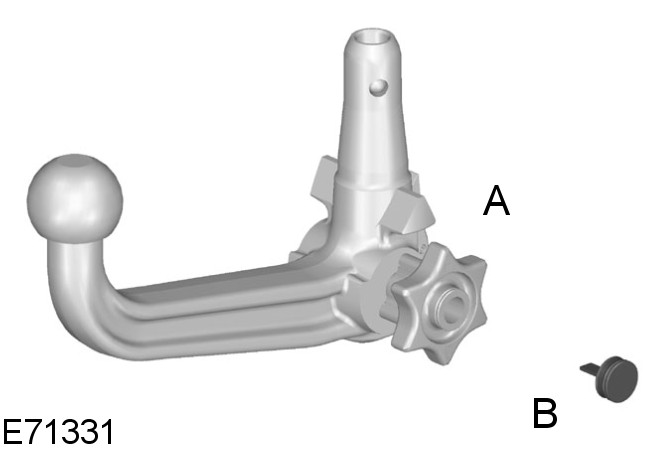

Vor dem losfahren sicherstellen, dass der kugelkopfarm ordnungsgemäß verriegelt ist. Sicherstellen, dass:

• Die grünen markierungen fluchten
• Das handrad (a) korrekt am kugelkopfarm angebracht ist.
• Der schlüssel (b) abgezogen ist.
• Der kugelkopfarm fest sitzt.

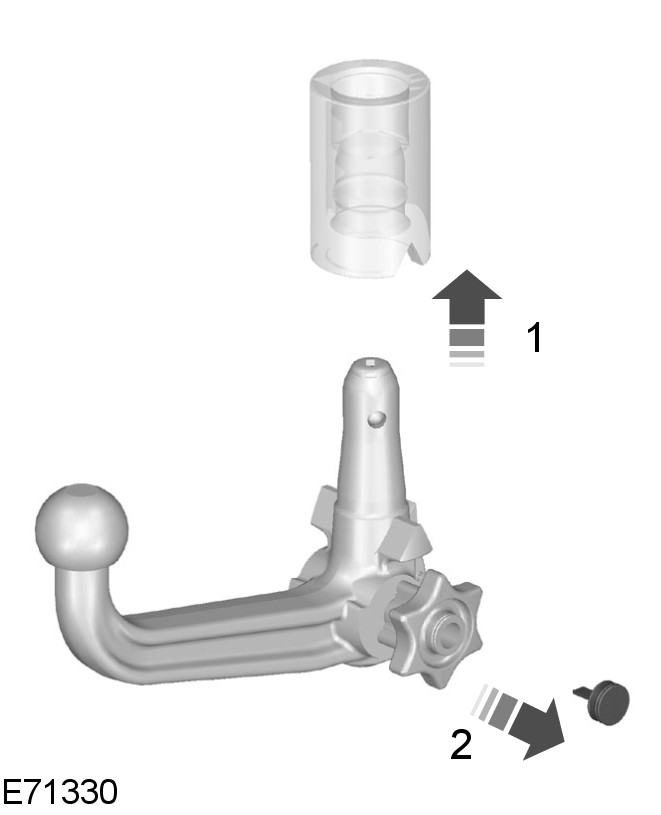

Entfernen des kugelkopfarms

Beachte: anhänger abkuppeln.

1. Die schutzkappe abnehmen. Die kappe in den schlüsselgriff stecken. Schlüssel einstecken und entriegeln.
2. Den kugelkopfarm festhalten. Das handrad herausziehen und bis zum anschlag im uhrzeigersinn drehen.
3. Den kugelkopfarm abbauen.
4. Das handrad loslassen.

Wenn er auf diese weise entriegelt wird, kann der kugelkopfarm jederzeit wieder eingesteckt werden.

Fahren ohne anhänger

Achtung

Bei angehängtem anhänger darf der kugelkopfarm keinesfalls entriegelt werden.

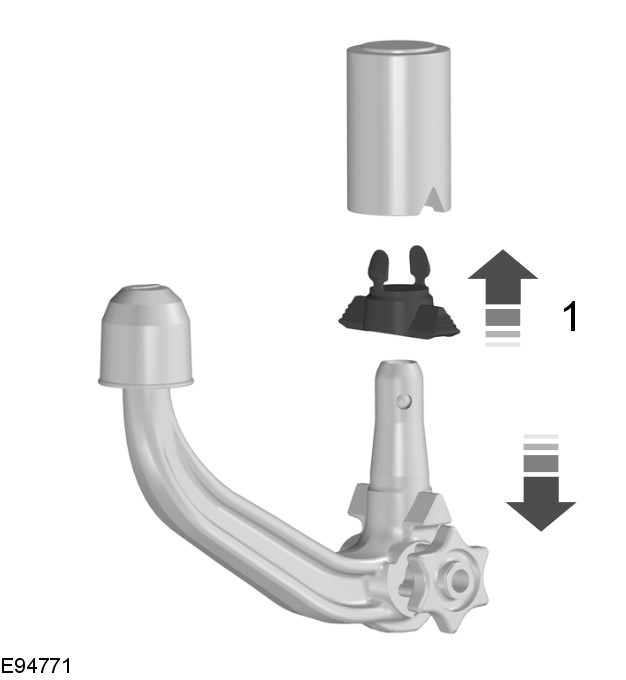

Den kugelkopfarm abbauen. Den stopfen in seinen sitz (1) einführen.

Wartung

Achtung

Vor dem reinigen des fahrzeugs mit einem hochdruckreiniger muss der kugelkopfarm abgebaut und dessen aufnahme mit dem stopfen verschlossen werden.

System stets sauber halten. Lager, gleitflächen und sperrkugeln sind regelmäßig mit harzfreiem fett oder öl und das schloss mit graphit zu schmieren.

Bei verlust sind ersatzschlüssel unter angabe der schließzylindernummer vom hersteller erhältlich.
