Ford Fiesta Reparaturanleitung :: Ausbau
- Radmuttern für hinterräder lösen, wagen hinten aufbokken, räder abnehmen.
- Handbremse lösen.

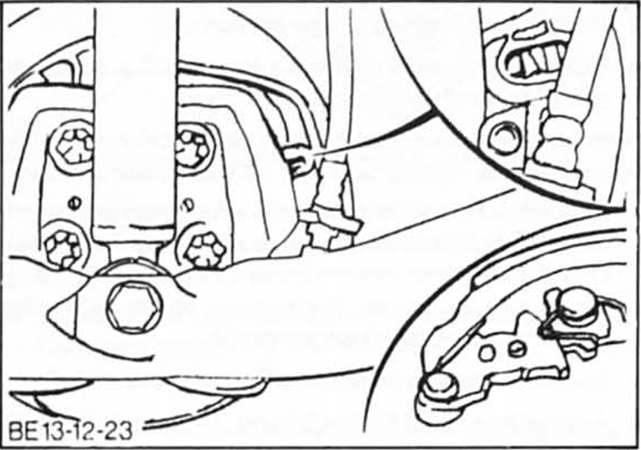

- Gummistopfen am bremsträger heraushebeln.
- Nachstelleinheit zurückstellen. Dazu mit einem schraubendreher durch die öffnung im bremsträger die einstell-raste anheben und dadurch den schwinghebel lösen. Dadurch kann die rückholfeder die bremsbacken zurückziehen und die bremstrommel läßt sich abnehmen.

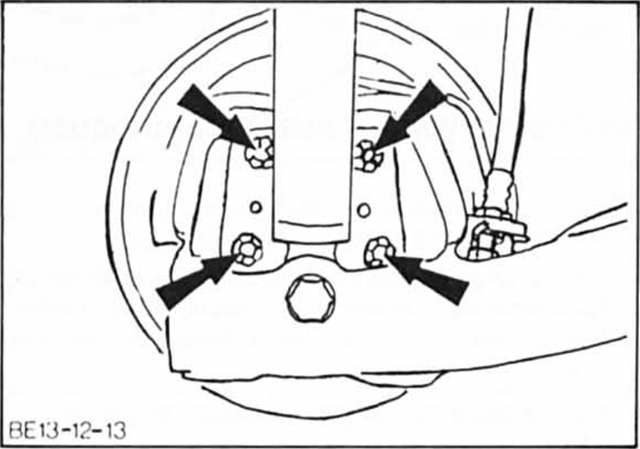

- 4 Befestigungsschrauben für hintere radnabe-/bremstrommel- einheit aus dem achsflansch am längslenker der hinterachse herausdrehen.
- Nabe-/bremstrommel-einheit vorsichtig von den bremsbacken abziehen.
