Ford Fiesta Reparaturanleitung :: Ohv-motor

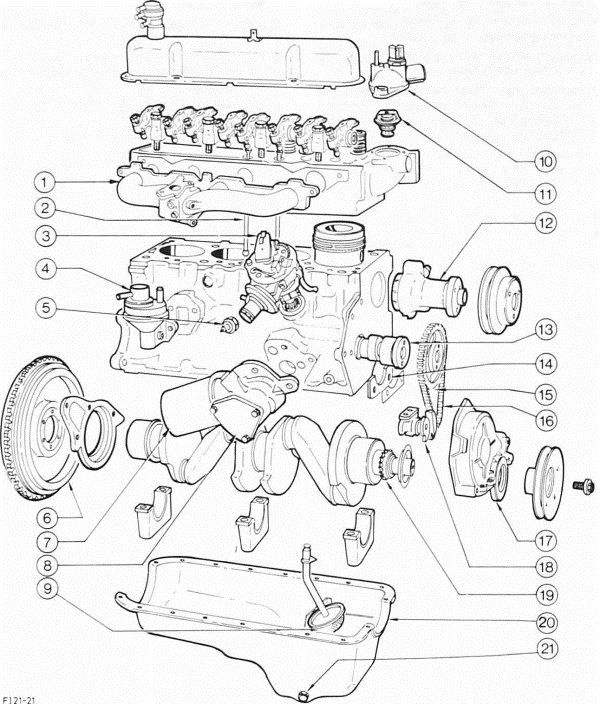

Ford Fiesta Reparaturanleitung. Ohv-motor


  1. Ansaugkrümmer
  2.  ventil-stößelstange
  3. zündverteiler achtung: anstelle des zündverteilers besitzt der ohv-motor eine verteilerlose zündanlage
  4. kraftstoffpumpe
  5. oldruckschalter
  6. schwungrad
  7. olfilter
  8. ölpumpe
  9. ölpumpensieb mit saugrohr
  10.  kühlmittelstutzen
  11. thermostat
  12.  kühlmittelpumpe
  13.  nockenwelle
  14.  halteplatte für nockenwelle
  15.  nockenwellen-zahnrad
  16.  steuerkette
  17.  stirnraddeckel mit dichtring
  18.  kettenspanner
  19. kurbelwellen-zahnrad
  20.  ölwanne
  21.  ölablaßschraube
