Ford Fiesta Reparaturanleitung :: Ölpumpe/ölwanne

Ford Fiesta Reparaturanleitung / Motor-schmierung / Ölpumpe/ölwanne

Ford Fiesta Reparaturanleitung. Ölpumpe/ölwanne

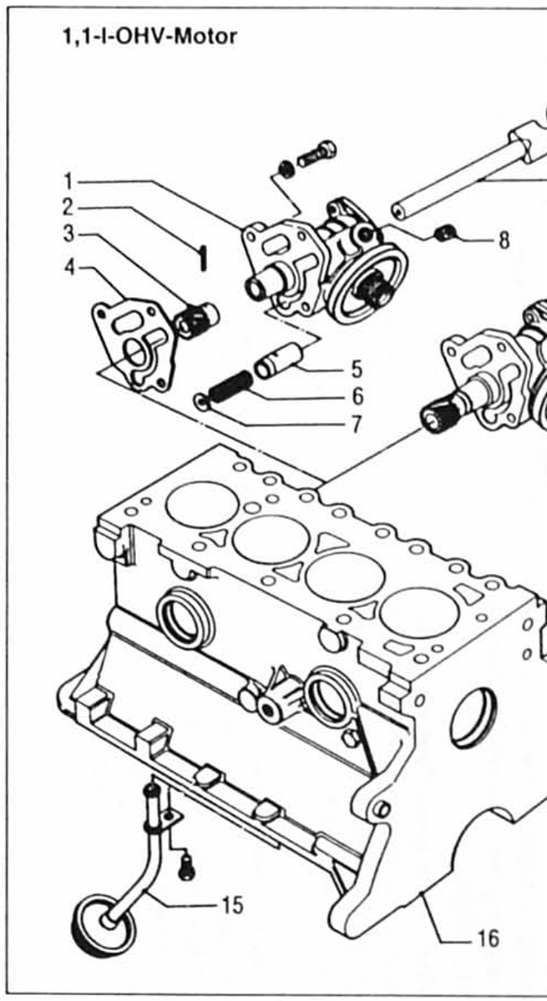

  1. Ölpumpengehause
  2. paßstift
  3. antriebszahnrad
  4.  dichtung
  5.  kolben
  6.  feder
  7.  verschlußkappe
  8.  verschlußdeckel
  9.  rotor
  10. dichtung
  11. deckel

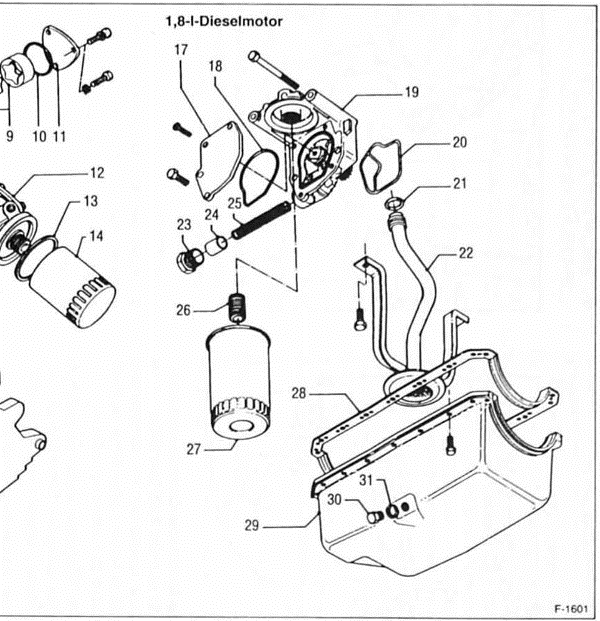

  12.  ölpumpe
  13.  dichtring
  14.  ölfilter efl125
  15. saugglocke
  16. motorblock
  17. decke
  18. dichtung
  19. ölpumpe
  20. dichtung
  21.  o-ring
  22.  ölansaugrohr
  23. verschlußstopfen
  24.  kolben
  25.  feder
  26.  gewindestück
  27.  ölfilter efl344
  28.  ölwannendichtung
  29. ölwanne
  30. ölablaßschraube
  31.  dichtring

Ford Fiesta Reparaturanleitung. Ölpumpe/ölwanne
