Ford Fiesta Reparaturanleitung / Der motor / Nockenwellen aus- und einbauen / Ausbau

Zahnriemen ausbauen, siehe seite 35.

Ford Fiesta Reparaturanleitung. Nockenwellen aus- und einbauen

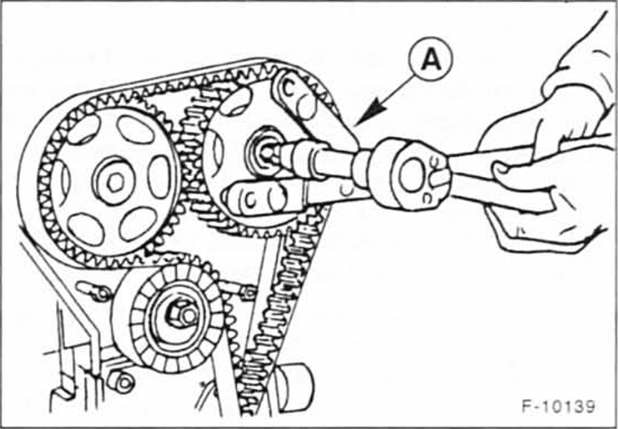

Nockenwellenräder abschrauben, dabei mit ford-halteschlüssel 15-030a gegenhalten.

Ford Fiesta Reparaturanleitung. Nockenwellen aus- und einbauen

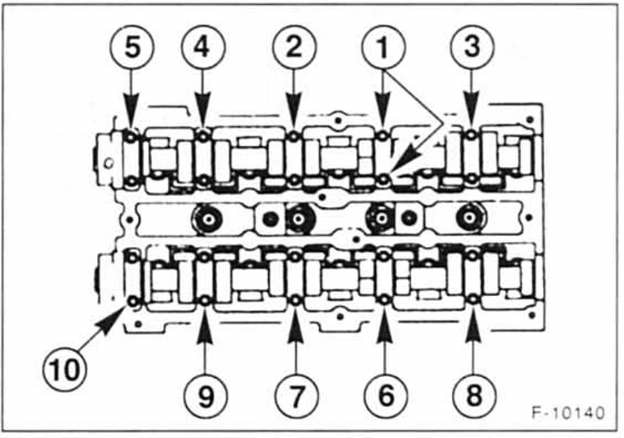

Schrauben für nockenwellen-lagerdeckel paarweise gemäß reihenfolge in der abbildung um 1/2 umdrehung lösen. Dies in gleicher reihenfolge wiederholen, bis die schrauben vollkommen gelöst sind.
Lagerdeckel. Nockenwellen und radialdichtringe abnehmen.
