Ford Fiesta Reparaturanleitung :: Ausbau

• Batterie-massekabel abklemmen.
•  Luftfilter ausbauen, siehe seite 76.
•  Kühlmittel ablassen, siehe kapitel "wartung"".
•  Oberen kühlerschlauch am thermostatgehäuse abziehen, vorher schlauchschelle ganz lösen und zurückschieben.
•  Verbindungsschlauch wärmetauscher heizung zum zylinderkopf ausbauen.
•  Unterdruckleitung für bremskraftverstärker sowie ölrücklaufleitung an der vakuumpumpe abziehen beziehungsweise abschrauben.
•  Folgende elektrische leitungen abklemmen:

•  geber fernthermometer
•  thermoschalter motorlüfter am thermostatgehäuse
•  kabel für glühkerzen
•  öldruckschalter

• Leckölschläuche - 6 - von den einspritzventilen abziehen.

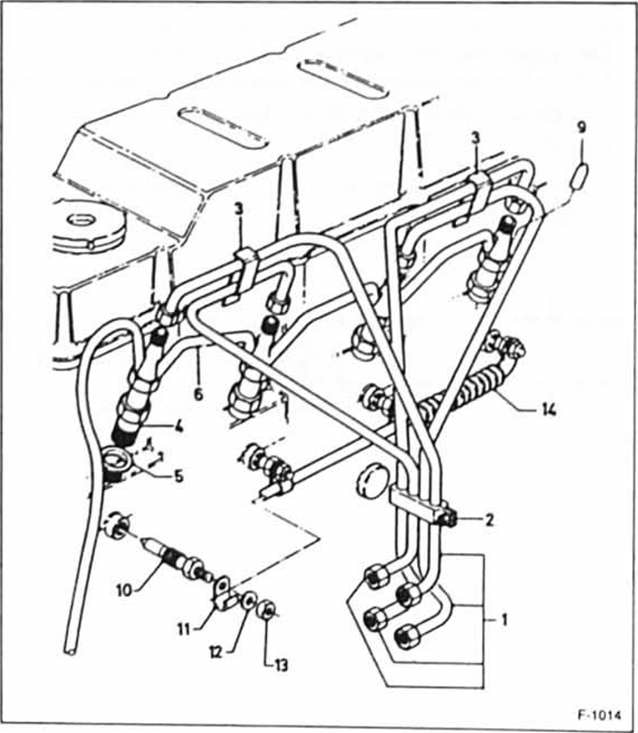

• Überwurfmuttern für einspritzleitungen - 1 - an düsen - 4 - und einspritzpumpe lösen. Leitungen komplett mit haltern - 2 / 3 - abnehmen. Achtung: biegeform nicht verändern.

  Leitungsanschlüsse mit geeigneten kappen verschließen und dadurch vor verschmutzung schützen.

  Zusätzlich abgebildete teile: 9 - verschlußkappe, 10 - glühkerze, 11 - halter, 12 - scheibe, 13 - mutter.

•  Halter für ölmeßstab mit 1 schraube abschrauben.
•  Kühlmittelschlauch am thermostatgehäuse abziehen.
•  Thermostatgehäuse abschrauben.
•  Kraftstoffzulaufleitung zur einspritzpumpe am kraftstotfilter abbauen.
•  Kraftstoffilter mit 2 muttern abschrauben und zur seite legen.
•  Fahrzeug aufbocken, siehe seite 100.
•  Vorderes abgasrohr abschrauben und mit einem draht gegen herunterfallen sichern, siehe seite 96.
•  Fahrzeug ablassen, siehe seite 100.
•  Keilriemen ausbauen, siehe seite 48.

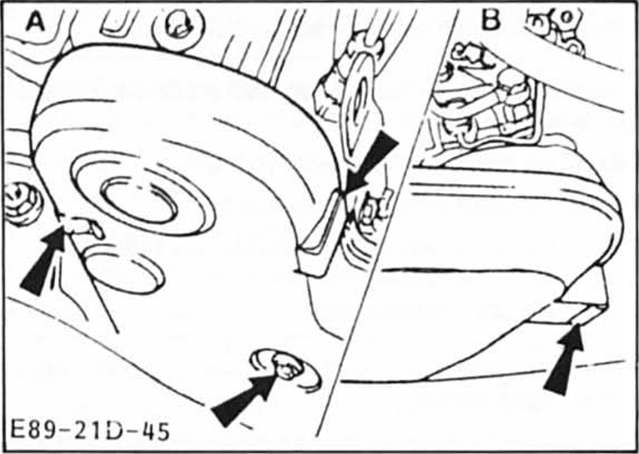

• Obere zahnriemenabdeckung mit 1 schraube und 3 clipsen abbauen.
•  Abdeckung für drehstromgenerator abschrauben.
•  Zahnriemen vom nockenwellenzahnrad abbauen, siehe seite 36.
•  Nockenwellenzahnrad mit 1 schraube abschrauben und abnehmen. Dabei zahnrad mit stabilem schraubendreher gegenhalten. Gegebenenfalls nockenwellenrad durch leichte schläge mit einem kunststoffhammer vom konussitz lösen.
•  Zahnriemenrad unterhalb der nockenwelle abschrauben, dazu eine torxschraube herausdrehen.
•  Beide hinteren zahnriemenabdeckbleche abschrauben.
•  Seitliche zahnriemenabdeckung abnehmen.

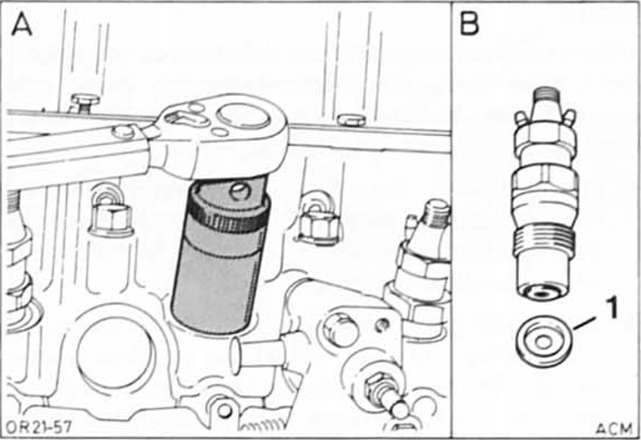

• Einspritzdüsen mit geeigneter stecknuß herausdrehen, zum beispiel hazet 4555.
•  Kabelstrang - 1 4 - für glühkerzen ausbauen, siehe abbildung f-1014.
•  Glühkerzen - 1 0 - herausschrauben, siehe abbildung f- 1014.
•  Kurbelgehäuseentlüftungsschlauch vom zylinderkopfdekkel abziehen.
•  Zylinderkopfdeckel abschrauben.

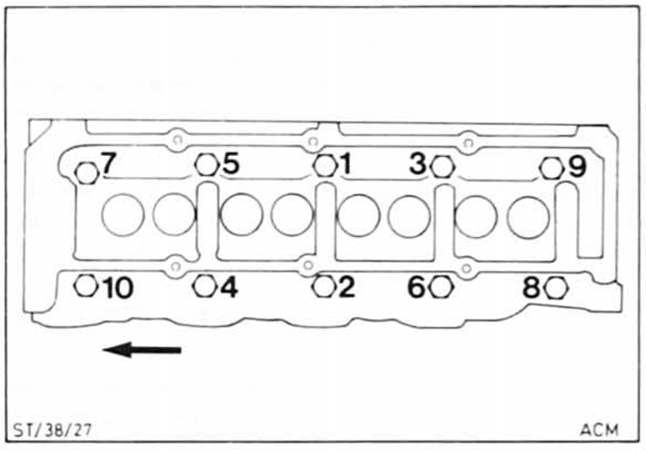

• Zylinderkopfschrauben in umgekehrter reihenfolge der numerierung, also von 10 nach 1. Herausdrehen. Achtung: der zylinderkopf ist bis 8/92 mit sechskantschrauben und ab 9/92 mit m12-lnnentorxschrauben befestigt.

  Für die m12-schrauben wird ein torx-steckschlüsselemsatz benötigt, zum beispiel hazet 992 lg-t70.

Achtung: der zylinderkopf muß vor dem abschrauben ausreichend abgekühlt (handwarm) sein.

•  Zylinderkopf abheben.

  Achtung: zylinderkopf nach dem ausbau nicht auf der dichtfläche absetzen, dabei könnten voll geöffnete ventile beschädigt werden. Deshalb zylinderkopf auf 2 holzleisten legen.
