Ford Fiesta Reparaturanleitung :: Ausbau
- Batterie-massekabel abklemmen.
- Stecker am leerlautregelventil abziehen, dazu drahtklammer eindrücken.

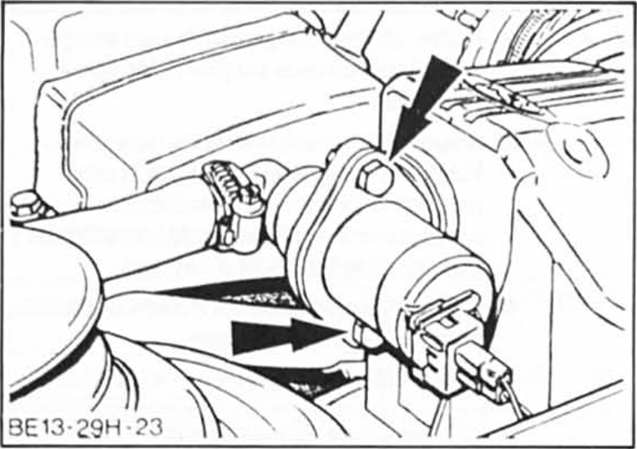

- Regelventil abschrauben, halter abnehmen. In der abbildung ist der 1,6-l-cvh-motor dargestellt. Beim 1,8-l-motor ist das ventil mit 3 schrauben befestigt.
- Ventil herausziehen.
