Ford Fiesta Reparaturanleitung :: Ausbau
- Getriebe ausbauen, siehe seite 101.

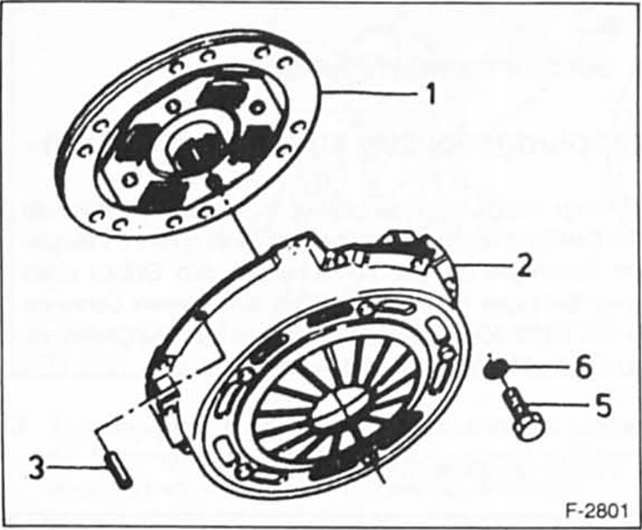

- Befestigungsschrauben - 5 - der kupplungsdruckplatte
- 2 - nacheinander jeweils um 1 bis 1 1/2 umdrehungen
lösen, bis die druckplatte entspannt ist.
Achtung: wenn die schrauben sofort ganz gelöst werden, kann die membranfeder beschädigt werden.
- Damit das schwungrad beim lösen der schrauben nicht mitdreht. Schwungrad mit schraubendreher und dorn arretieren.
- Anschließend schrauben ganz herausdrehen und mit unterlegscheiben - 6 - abnehmen.
- Druckplatte - 2 - und kupplungsscheibe -1 - herausnehmen achtung: druckplatte und kupplungsscheibe beim herausnehmen nicht fallen lassen, sonst können nach dem einbau rupf- und trennschwierigkeiten auftreten. Darauf achten, daß die führungsstifte - 3 - nicht verloren gehen.
- Schwungrad mit benzingetränktem lappen auswischen.
