Ford Fiesta Reparaturanleitung :: Ausbau
- Bremstrommel ausbauen.
- Bremsleitung mit überwurfmutter von der rückseite her am
radbremszylinder abschrauben. Leitung mit geeignetem
stopfen verschließen, damit keine bremsflüssigkeit ausläuft.
- Bremsschlauch mit geeigneter schlauchklemme abklemmen.
- Überwurfmutter für bremsrohrleitung abschrauben und öffnungen
mit gummistopfen verschließen.

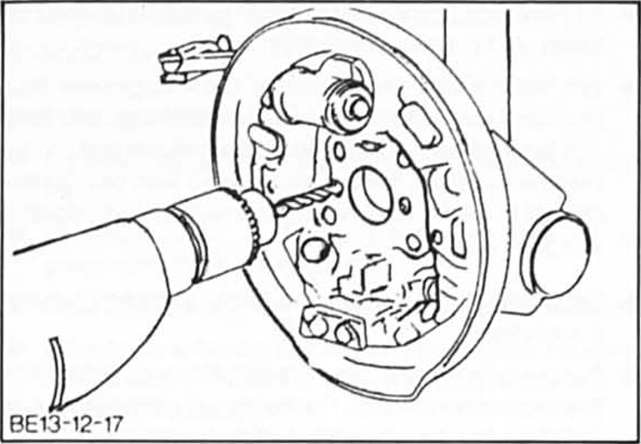

- Blindniete am bremsträger ausbohren. Die bremsbacken
sind auf der abbildung nur zur verdeutlichung weggelassen.
- Bremsbacken oben so weit auseinanderziehen, daß der
radbremszylinder frei wird und die nachstellautomatik
die backen in dieser stellung arretiert.

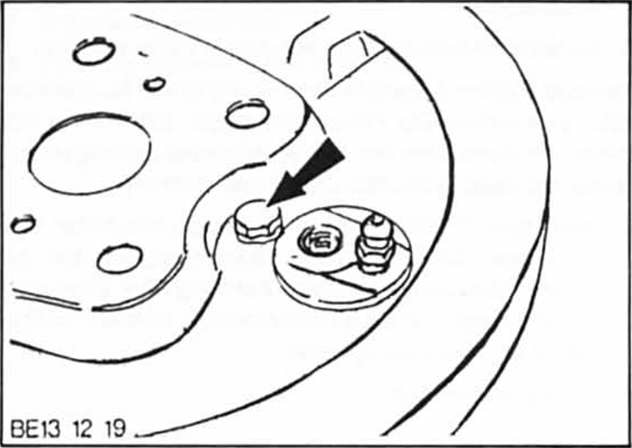

- Befestigungsschraube -pfeil- für radbremszylinder auf
der rückseite des bremsträgers herausdrehen.
- Radbremszylinder abnehmen.
