Ford Fiesta Reparaturanleitung :: Ausbau
- Turinnenverkleidung ausbauen.
- Schutzfolie im bereich des schlosses abziehen.
- Verbindungsstange für türgriff und schließzylinder am türschloß aushängen. Dazu nase des kunststoffclips zur seite drücken und verbindungsstange herausziehen.
- Bei fahrzeugen mit zentralverriegelung an den hinteren türen die gestänge-führung ausbauen.
- Türinnengriff ausbauen. Dazu türinnengriff vorn nach außen drücken und ausclipsen. Dann nach vorn schieben und abnehmen.
- Falls erforderlich. Seilzughülle aus dem griffgehäuse herausdrücken und seilzug am türinnengriff aushängen.
- Seilzug am türblech ausclipsen.

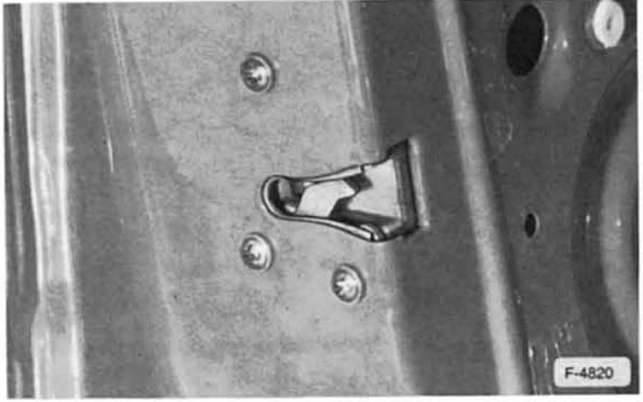

- Türschloß abschrauben und durch die öffnung an der innenseite der tür herausnehmen.
- Kunststoffabdeckung für seilzug am schloß ausclipsen und zug seitlich aus den nuten herausziehen.
- Falls vorhanden, stellglied für zentralverriegelung abschrauben
