Ford Fiesta Reparaturanleitung :: Der anlasser

Zum starten des verbrennungsmotors ist ein kleiner elektrischer motor, der anlasser, erforderlich. Der anlasser muß den verbrennungsmotor auf eine drehzahl von mindestens 300 umdrehungen in der minute beschleunigen. Das funktioniert aber nur, wenn der anlasser einwandfrei arbeitet und die batterie hinreichend geladen ist.

Der anlasser besteht aus einem antriebs-, pol- und kollektorgehäuse.

In dem pol- und kollektorgehäuse sind der anker und der kollektor gelagert sowie der bürstenhalter. Im bürstenhalter befinden sich kohlebürsten, die ein verschleißteil darstellen und sich zwar langsam, aber stetig abnutzen. Bei starker abnutzung der kohlebürsten kann der anlasser nicht mehr einwandfrei arbeiten.

In dem vorderen antriebsgehäuse ist der ritzelantrieb untergebracht.

Wenn über den zündanlaßschalter der anlasser spannung erhält, wird über den magnetschalter, der auf dem anlassergehäuse sitzt, das ritzel auf einem steilgewinde gegen den zahnkranz des schwungrades geschoben. Sobald das ritzel bis zum anschlag auf der spindel vorgelaufen ist, ist es formschlüssig mit dem schwungrad verbunden. Nun kann der anlasser den motor auf die erforderliche anlaßdrehzahl bringen. Wenn der verbrennungsmotor angelaufen ist, wird das ritzel vom motor her beschleunigt, es läuft also kurzzeitig schneller als der motor und spurt aus, wodurch die verbindung zum verbrennungsmotor aufgehoben ist.

Da zum starten des verbrennungsmotors eine hohe stromaufnahme erforderlich ist, ist im rahmen der wartung auf eine einwandfreie kabelverbindung zu achten. Korrodierte anschlüsse säubern und mit polschutzfett einstreichen.

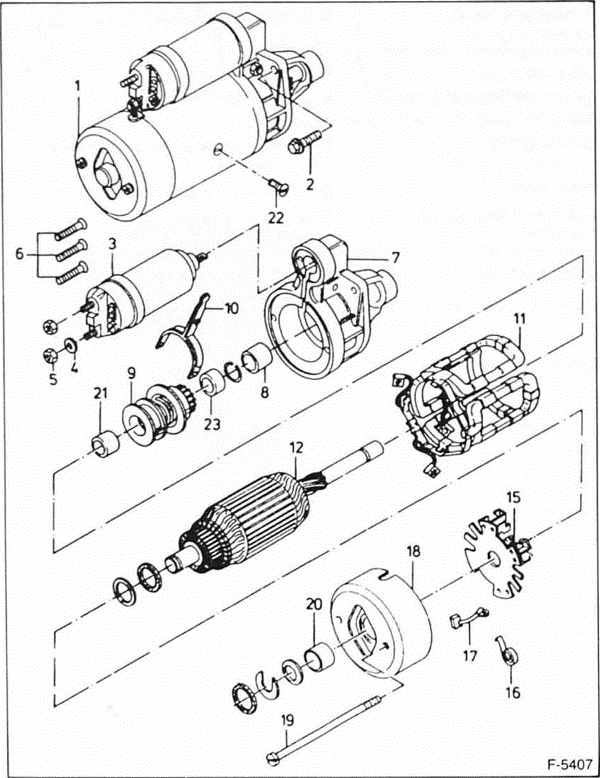

1. Anlasser
2.  sechskantschraube m10x40
3.  magnetschalter
4.  federring
5.  sechskantmutter mb
6.  bolzen
7.  antriebsgehäuse
8.  sinterbuchse
9. ritzel
10.  gabelhobel
11.  erregerwicklung
12.  anker
13.  bürstenhalter
14.  feder für kohlebürsten
15.  kohlebürsten
16.  kollektorgehäuse
17.  gehäusebolzen
18. sinterbuchse
19. sinterbuchse
20.  schraube
21.  anschlagring
