Ford Fiesta Reparaturanleitung :: Einbau

Vor einbau der ventile ventilführungen prüfen, eventuell ventilführungen aufreiben und/oder ventilsitze nacharbeiten, siehe seite 47.

Achtung: neue ventilfederteller sind an der unterkante der bohrung für die kegelstücke vereinzelt sehr scharfkantig.

Dadurch können die ventilschäfte beschädigt werden (riefen etc.). Beschädigte ventile müssen ersetzt werden. Ventilfederteller vor dem einbau gegebenenfalls entgraten.

• Ventilschaft an den anlageflächen der ventilkegelstücke entgraten.

Achtung: werden in einen neuen zylinderkopf bereits gelaufene ventile eingebaut, dann muß der ventilsitz eingeschliffen werden, siehe seite 48.

•  Ventilschaft und ventilführung mit hypoidöl sae 90 (fordspezifikation som 2c-9002-aa) leicht einölen und ventil einsetzen.
•  Ventilschaft an den anlageflächen der ventilkegelstücke mit klebeband abkleben, damit die ventilschaftabdichtung beim einbauen nicht beschädigt wird.

Achtung: ventilschaltabdichtungen grundsätzlich ersetzen.

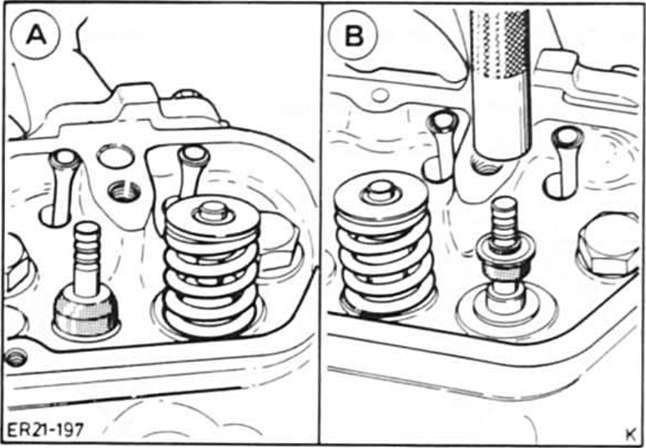

• Ventilschaftabdichtung für auslaßventil - a - leicht einölen und vorsichtig aufschieben. Ventilschaftabdichtung für einlaßventil - b - mit treibdorn ford 21-007 aufdrücken.

  Anschließend klebeband entfernen.

•  Ventilfeder und ventilfederteller einsetzen.
•  Ventilfeder mit spannapparat zusammendrücken und ventilkegelstücke einsetzen. Achtung: auf richtige anlage der kegelstücke am ventilschaft achten. Falls erforderlich, grat mit schmirgelleinen entfernen.
•  Alle weiteren ventile einbauen, darauf achten, daß ausund einlaßventile nicht vertauscht werden.
•  Ansaugkrümmer mit neuer dichtung am zylinderkopf anschrauben. 5 Neue schrauben mit neuen sicherungsringen abwechselnd mit 20 nm festziehen.
•  Abgaskrümmer am zylinderkopf ansetzen. Vorher dichtfläche mit graphitfett bestreichen. 8 Neue muttern abwechselnd mit 25 nm festziehen.
•  Zylinderkopf einbauen, siehe seite 19.
