Ford Fiesta Reparaturanleitung :: Einbau

Vor dem einbau kann die nockenwelle gegebenenfalls von der werkstatt auf schlag geprüft werden.

•  Sämtliche einbauteile sorgfältig mit waschbenzin reinigen.

  Dichtflächen säubern.

•  Nockenwelle. Nockenwellenlager sowie halteplatte leicht einölen. Nockenwelle vorsichtig vom hinteren lager her einsetzen und mit halteplatte und 12 nm festschrauben.

Achtung: dabei darf die lagerlauffläche nicht beschädigt werden, sonst muß der zylinderkopf ausgetauscht werden.

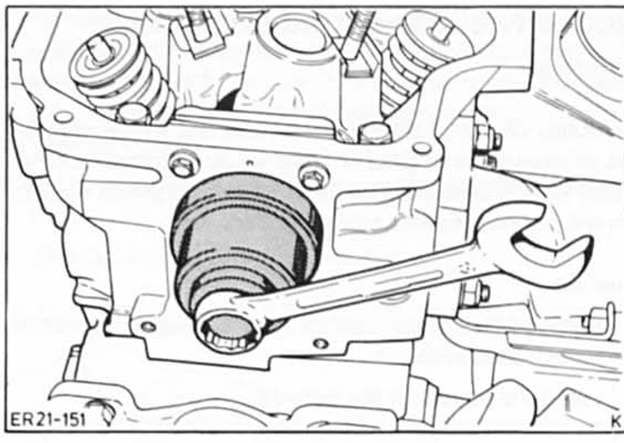

• Neuen wellendichtring an der dichtlippe leicht einölen, in das werkzeug ford-21-094 einsetzen und mit der zahnrad- befestigungsschraube bis zum anschlag eindrücken.

  Steht das spezialwerkzeug nicht zur verfügung, kann auch ein kurzes rohr verwendet werden, wobei außen- und innendurchmesser dem des dichtringes entsprechen müssen.

  Dichtring und rohr ansetzen, nockenwellen-zahnrad auf zapfen aufschieben und mit befestigungsschraube und geeigneter unterlegscheibe bis zum anschlag eintreiben.

•  Werkzeug entfernen. Zahnrad aufschieben und mit 55 nm festziehen, dabei mit schraubendreher oder ringschlüssel gegenhalten.
•  Zahnriemen auflegen und spannen. Zahnriemen-abdekkung einbauen, siehe seite 25.
•  Hydraulische ventilstößel mit hypoid-öl (getriebeöl) einölen und einsetzen. Achtung: die stößel müssen wieder an der gleichen stelle eingebaut werden.
•  Kipphebel einbauen, siehe seite 33.
•  Zylinderkopfdeckel mit neuer dichtung aufsetzen. Befestigungsschrauben gleichmäßig mit 10 nm festziehen. Dabei haltebleche mit der geriffelten seite nach oben mitanschrauben.

  Kurbelgehäuseentlüftungsschläuche aufschieben.

•  Edis-zündspule mit halter anschrauben.
•  Gaszug einhängen, halter anschrauben. Gaszugeinstellung prüfen.
•  1,4-L-vergasermotor: kraftstoffpumpe einbauen, siehe seite 67.

1,4-L-motor:

•  zündverteiler einbauen, siehe seite 52.
•  Zündkerzenstecker entsprechend der zündfolge aufschieben, siehe seite 28
•  vorratsbehälter für scheibenwaschanlage einbauen.
•  Luftfilter einbauen, siehe seite 76.
•  Batterie-massekabel anklemmen beziehungsweise batterie einbauen.
