Ford Fiesta Reparaturanleitung :: Einbau

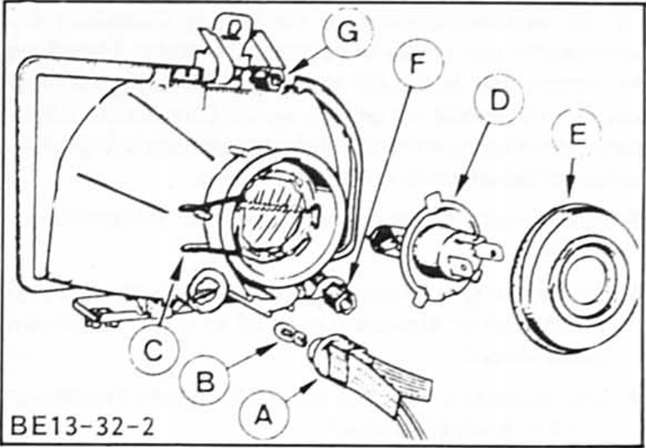

- Neuen scheinwerfer komplettieren:
- standlichtfassung
- standlichtlampe
- haltedraht für h4-lampe (je nach ausführung wird die lampe auch mit einem haltering befestigt)
- halogen-h4-lampe
- schutzkappe
- scheinwerfer-einstellschraube horizontal
- scheinwerfer-einstellschraube vertikal

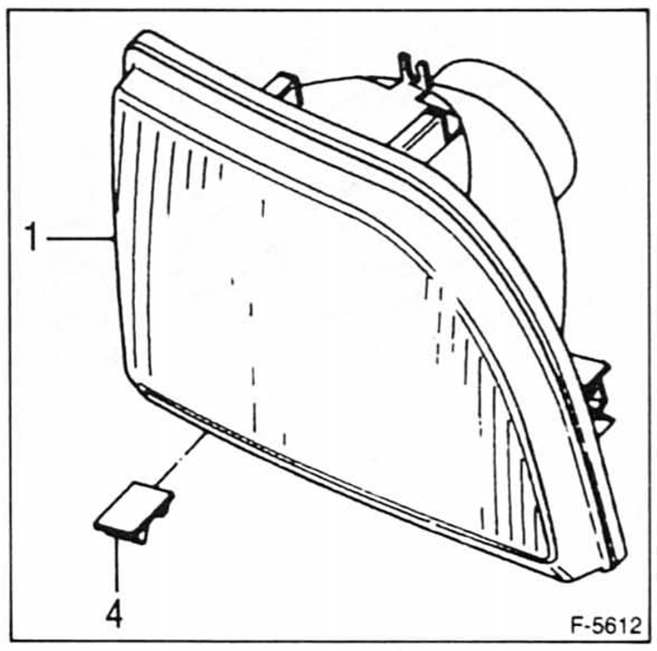

- Scheinwerfer - 1 - unten einsetzen. Auf festen sitz der unteren führung - 4 - am scheinwerfer achten. Gegebenfalls führung einclipsen.
- Scheinwerfer ausrichten. Haltefeder in den oberen querträger einclipsen.
- Befestigungsschraube anschrauben.
- Standlichtlampe einbauen.
- Mehrfachstecker aufstecken.
- Funktion der scheinwerfer prüfen, gegebenenfalls scheinwerfer einstellen.
