Ford Fiesta Betriebsanleitung :: Heckkamera

Warnungen

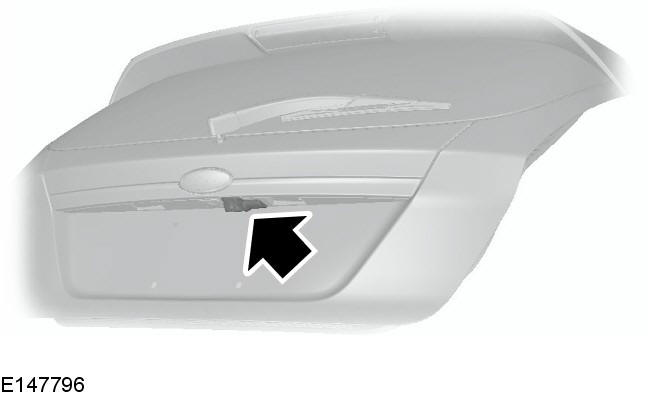

Die kamera befindet sich auf der heckklappe in der nähe des griffs.

Einschalten der rückfahrkamera

Ford Fiesta. Einschalten der rückfahrkamera


Achtung

Die kamera kann u. U. Objekte nicht erkennen, die sich nahe am fahrzeug befinden.

Schalten sie die zündung und das audiogerät ein.

Drücken sie den schalter der einparkhilfe auf dem armaturenbrett oder stellen sie den wählhebel auf rückwärtsgang.

Das bild wird im display angezeigt.

Bei aktiviertem system leuchtet die leuchte im schalter.

Unter folgenden bedingungen ist der betrieb der kamera möglicherweise beeinträchtigt:

Verwendung des bildschirms

Warnungen

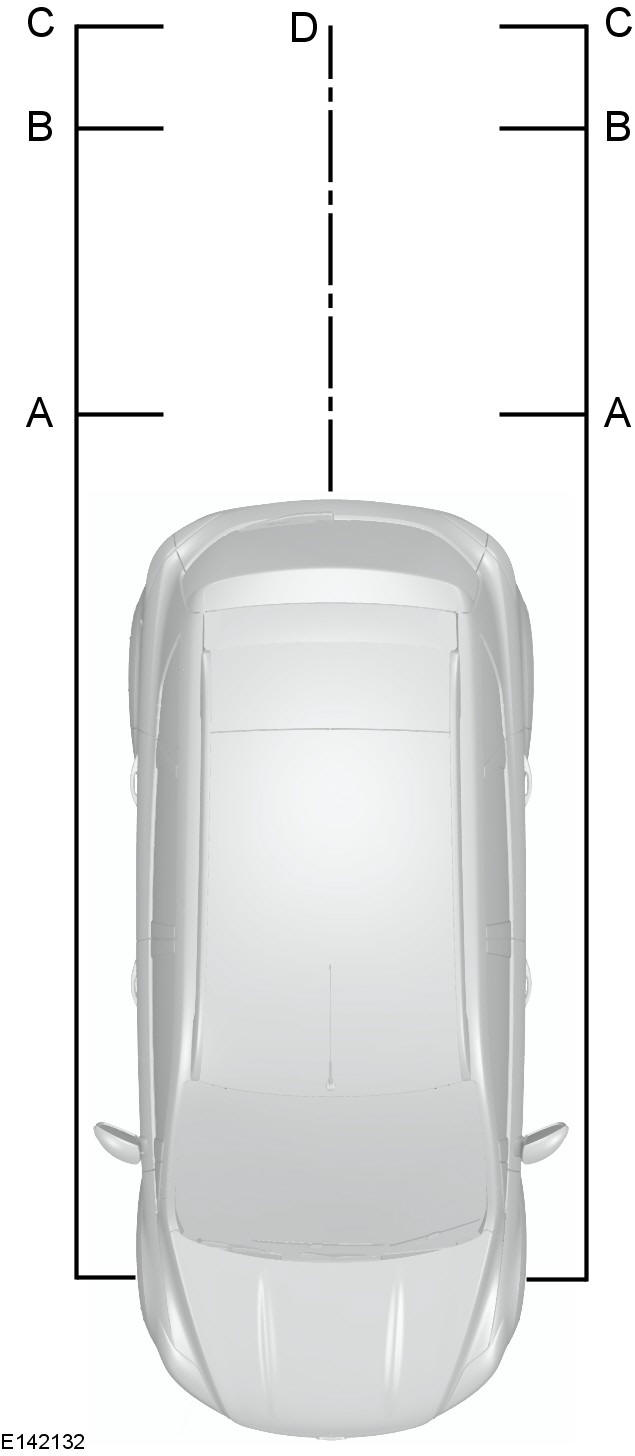

Die linien zeigen den abstand von der außenkante des vorderreifens (plus 51 mm) und vom stoßfänger hinten.

Ford Fiesta. Verwendung des bildschirms


  1. Rot - bis zu 0,3 m (12 zoll)
  2. Gelb - 0,3 - 0,6 m (12 - 24 zoll)
  3. Grün - 0,6 - 0,9 m (24 - 35 zoll)
  4. Schwarz - mittellinie der projizierten fahrzeugrichtung

Beachte: die grüne linie wird von 0,9 m (35 zoll) bis auf 3,2 m (126 zoll) verlängert.

Beachte: beim rückwärtsfahren mit einem anhänger werden die linien auf dem bildschirm nicht angezeigt. Die kamera zeigt die fahrzeugrichtung und nicht die des anhängers.

Ausschalten der rückfahrkamera

Beachte: das system schaltet sich automatisch aus, sobald das fahrzeug eine geschwindigkeit von 7 mph (12 km/h) erreicht.

Die funktionstaste 4 drücken. Lage des bauteils: siehe audiosystem

Fahrzeuge mit einparkhilfe

Das display zeigt zusätzlich einen farbigen abstandsbalken an. Dieser zeigt den abstand zwischen hinterem stoßfänger und dem festgestellten hindernis an.

Er ist farbkodiert, wie folgt:
