Ford Fiesta Reparaturanleitung :: Keilriemen/keilrippenriemen prüfen

Keilriemen prüfen

Benötigte sonderwerkzeuge:

•  die ford-werkstatt prüft die keilriemenspannung mit einem spezialgerät.

  Steht das prüfgerät nicht zur verfügung.

  "Daumenprobe" durchführen.

Benötigte verschleißteile:

•  1 keilriemen.

Zu niedrige keilriemenspannung führt zum erhöhten verschleiß oder ausfall des keilriemens. Bei zu hoher spannung können lagerschaden an den betreffenden aggregaten auftreten.

•  Ein keilriemen muß ersetzt werden bei: übermäßiger abnutzung. Ausgefransten flanken, ölspuren, porosität, querschnittbrüchen.
•  Spannung des keilriemens prüfen, und zwar durch kräftigen daumendruck in der mitte zwischen den beiden riemenscheiben, die den größten abstand voneinander haben. Der keilriemen darf sich um ca. 4 Mm durchdrücken lassen.
•  Keilriemen für generator ersetzen bzw. Spannen, siehe seite 48.

Keilrippenriemen prüfen

Der keilrippenriemen wird durch eine automatische spannvorrichtung gespannt.

Die riemenspannung muß daher in der wartung nicht geprüft werden.

Zustand prüfen

•  sämtliche riemenscheiben und spannrollen auf beschädiungen und fehlerhafte ausrichtung sichtprüfen.

  Die riemenscheiben müssen parallel zueinander laufen. Andernfalls können während des betriebs quietschgeräusche auftreten. Riemen bzw.

  Riemenspanner nicht schmieren.

•  Getriebe in leerlaufstellung bringen.

  Handbremse anziehen.

• Riemen an gut sichtbarer stelle mit einem kreidestrich markieren.
•  Motor von hand durchdrehen, bis die markierung am riemen wieder sichtbar ist. Dazu stecknuß an der zentralschraube der kurbelwellen-riemenscheibe ansetzen.
•  Keilrippenriemen sichtprüfen.

• Der riemen braucht nicht gewechselt zu werden bei:

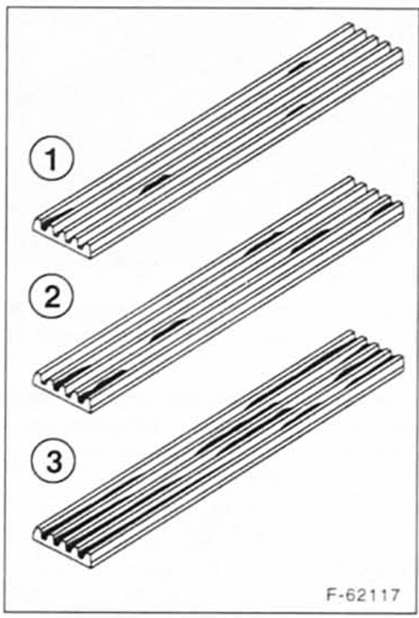

•  geringen, verstreuten gummiablagerungen - 1 - .
•  Größeren gummiablagerungen - 2 - bis zu 50% der rillentiefe. Solange keine übermäßig lauten geräusche erzeugt werden.

•  Bei sehr großen ablagerungen - 3 - entlang der rillen, die zu geräuschbildung und instabilität des riemens führen, keilrippenriemen ersetzen.

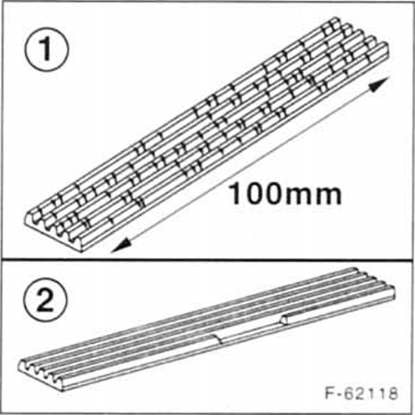

• Riemen auf risse prüfen -1-, für jede rippe sind bis zu 15 rissen pro 100 mm zulässig. Sind mehr risse vorhanden, keilrippenriemen ersetzen.
•  Wenn einzelne rippen abgelost oder herausgebrochen sind, keilrippenriemen ersetzen.
