Ford Fiesta Reparaturanleitung :: Luftfilter aus- und einbauen

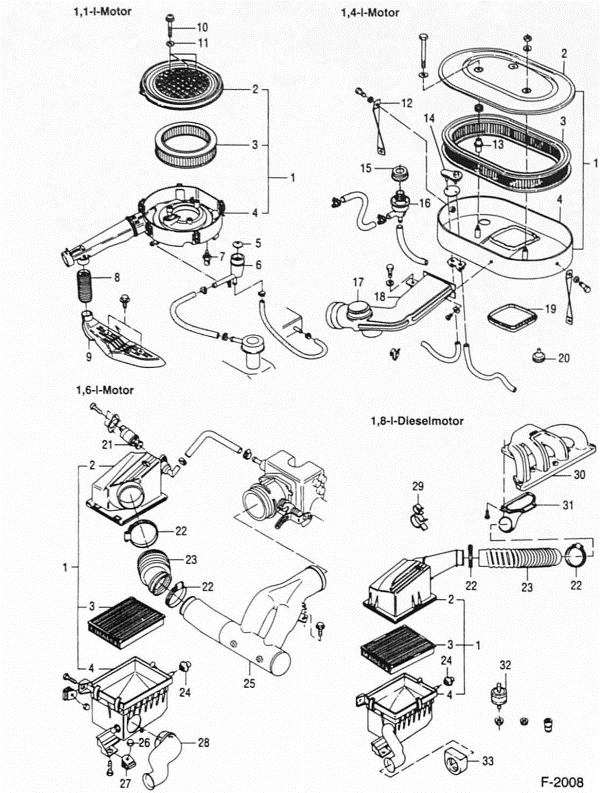

- Luftfilter
- luftfilter-oberteil
- filtereinsatz
- gehäuse
- ventil
- anschlubstück
- ansaugluftfühler
- warmluftschlauch
- vorwärm-luftleitblech
- schraube mit
scheibe m6x 50
- dichtscheibe
- halter vorn
- distanzrohr
- temperaturfühler
- gummitülle
- filter für kurbelgehauseentluftung
- luftregelklappe
- ansaugstutzen
- dichtgummi
- gummipuffer
- regelventil
- schraubschelle
- luftschlauch
- tülle
- luftführung
- hutmutter
- halter
- lufteinlaßstutzen
- halteclip
- luftführung
- anschlußstück
- gummilager
- dichtung
Ausbau
- Batterie-massekabel abklemmen.
1,1-L-motor
- Anschlußstück - 6 - für entlüftungsschläuche abziehen.
- 3 Befestigungsschrauben - 1 0 - herausdrehen und mit
dichtscheiben - 1 1 - abnehmen.
- Luftfilter abnehmen, dabei aus warmluftschlauch - 8 - herausziehen.
1,4-L-motor
- Entlüftungsventil - 1 6 - unten am luftfilter abziehen.
- 3 Schrauben und muttern herausdrehen.
- Falls vorhanden, luftfilter von den haltern - 1 2 - abschrauben.
- Luftfilter etwas abheben.
- Unterdruckschläuche für temperaturfühler abziehen.
- Luftfilter abnehmen.
XR2I
- Luftschlauch - 2 3 - abziehen, vorher schraubschelle
- 2 2 - ganz öffnen.
- Luftschlauch am regelventil - 2 1 - abziehen.
- Lufteinlaßstutzen abziehen.
- 2 Befestigungsschrauben herausdrehen.
- Luftfilter aus der tülle - 2 4 - ziehen und abnehmen.
1,8-L-dieselmotor
- Luftschlauch - 2 3 - abziehen, vorher schraubschelle
- 2 2 - ganz öffnen.
- 2 Befestigungsschrauben herausdrehen.
- Luftfilter aus der tülle - 2 4 - ziehen und abnehmen.
Einbau
- Luftfilter einsetzen und festschrauben.
- Sämtliche entlüftungs-, unterdruck- und luftschläuche aufschieben
und mit schellen sichern. Dabei auf festen sitz
des vorwärmschlauches achten.
- Batterie-massekabel anklemmen.
