Achtung: beim auftreten von schwirrgeräuschen im schalttafeleinsatz kann die antriebswelle geschwindigkeitsmesser gegen eine abgeänderte ausführung (et-nr. 1661997) Ausgetauscht werden. Ausbau
- Batterie-massekabel abklemmen.

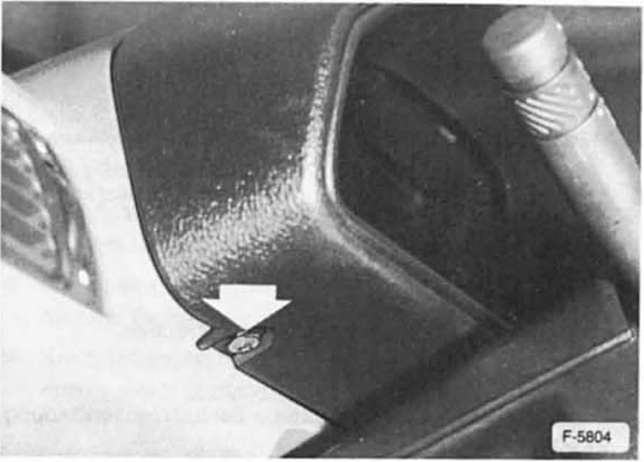

- Instrumentenblende abschrauben, dazu links und rechts unten 1 kreuzschlitzschraube herausdrehen. Blende oben aushängen und abnehmen.

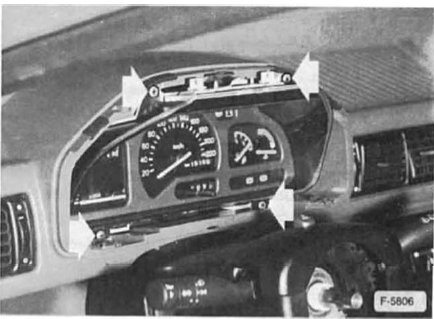

- Schalttafelemsatz abschrauben.

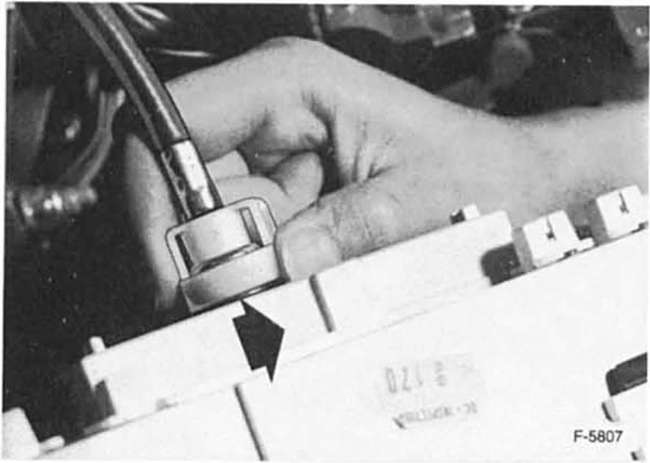

- Von unten hinter schalttafeleinsatz greifen und tachowelle ausclipsen. Dazu haltering am großen durchmesser in pfeilrichtung verschieben, indem kräftig gegen die geriffelte fläche des kunststoffringes gedrückt wird, siehe abbildung.
- Schalttafeleinsatz etwas vorziehen und mehrfachstecker abziehen.
- Schalttafeleinsatz herausnehmen.
Einbau
- Mehrfachstecker aufschieben.
- Tachowelle einführen und einrasten achtung: tachowelle muß einrasten.
- Schalttafeleinsatz in die öffnung einführen und festschrauben.
- Blende für schalttafeleinsatz ansetzen und anschrauben.
- Batterie-massekabel anklemmen.
- Funktion der instrumente prüfen.
