Ford Fiesta Reparaturanleitung :: Scheibenwischeranlage vorn

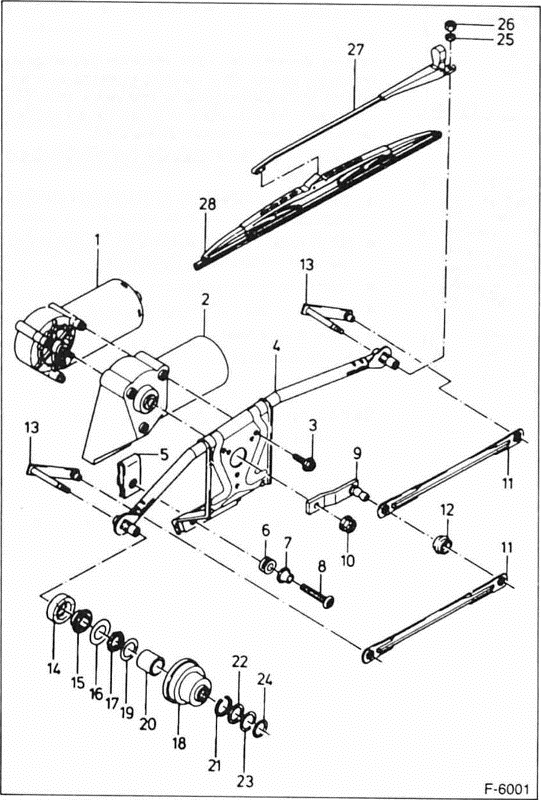

Ford Fiesta Reparaturanleitung. Scheibenwischeranlage vorn


  1. Wischermotor
  2. abdeckung wischermotor
  3.  selbstschneidende sechskantschraube m6x18
  4. halter wischermotor
  5.  federmutter
  6.  tülle
  7.  büchse
  8. sechskantschraube m6x 20
  9. antriebskurbel
  10. sechskantmutter m8
  11.  verbindungsstange
  12.  dichtung
  13.  tandemlager
  14.  gummilager
  15.  gummilager
  16.  scheibe 16x30x1,5
  17.  sechskantmutter m16x1
  18.  kappe für tandemlager
  19.  scheibe
  20.  lagerbüchse für tandemlager
  21.  haltering
  22.  scheibe
  23.  scheibe
  24.  dichtscheibe
  25.  federscheibe
  26.  sechskantmutter m8
  27.  wischerarm
  28.  wischerblatt
