Ford Fiesta Reparaturanleitung :: Scheibenwischermotor vorn aus- und einbauen
Ausbau
- Batterie-massekabel abklemmen.

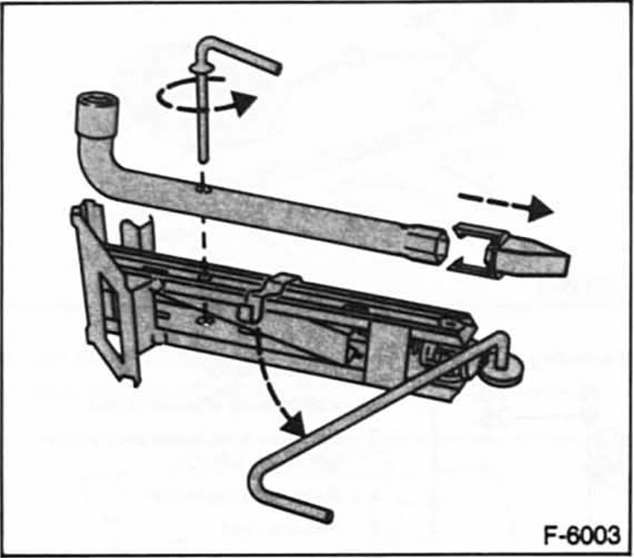

- Wagenheber ausbauen.

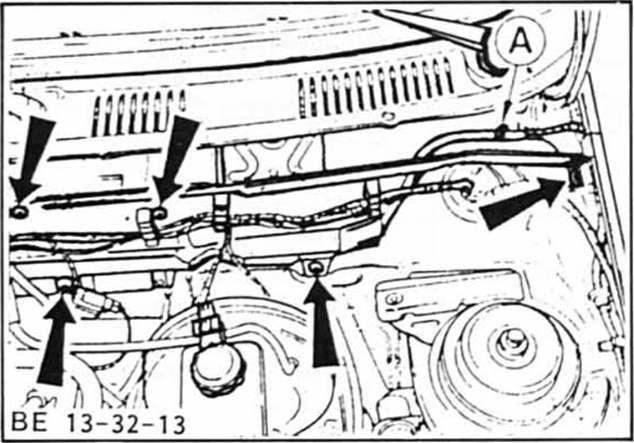

- Kabel. Anschlüsse und dichtgummi von der linken zwischenblechhälfte abbauen.
- Linke zwischenblechhälfte mit 5 schrauben und 1 mutter abschrauben.
- Mutter von der antriebswelle abschrauben und kurbel vom konus abziehen.
- 3 Befestigungsschrauben für wischermotor herausdrehen und wischermotor abnehmen.

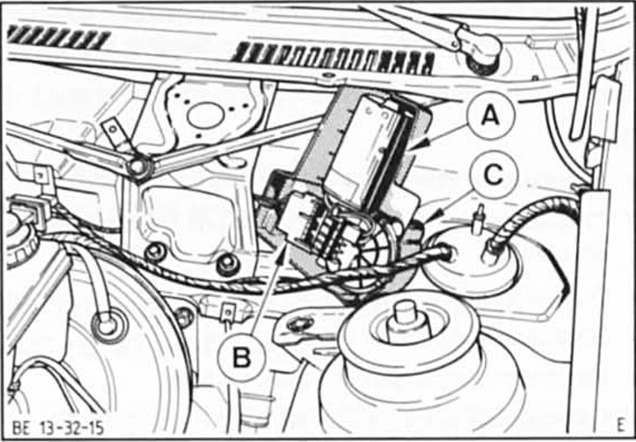

- Mehrfachstecker - b - abziehen.
- Motor - a - herausheben und abdeckung - c - vom motor abnehmen.
Einbau
Achtung: vor dem einbau prüfen, ob sich der wischermotor in endstellung befindet. Dazu kurzzeitig mehrfachstecker aufschieben und batterie-massekabel anschließen. Motor kurz laufen lassen und anschließend mit wischerschalter ausschalten.
Damit der motor in endstellung stehenbleibt.
- Abdeckung auf motor aufstecken und mehrfachstecker anschließen.
- Wischermotor einsetzen und mit 3 schrauben am halter anschrauben.
- Keil der kurbel in die nut des konus der antriebswelle einsetzen und kurbel mit mutter festschrauben.
- Zwischenblechhälfte anschrauben.
- Kabel, anschlüsse und dichtgummi einbauen.
- Wagenheber einbauen.
- Batterie-massekabel anklemmen.
