Ford Fiesta Reparaturanleitung :: Scheinwerfer einstellen
Für die verkehrssicherheit ist die richtige einstellung der
scheinwerfer von großer bedeutung. Die exakte einstellung
der scheinwerfer ist nur mit einem spezialeinstellgerät möglich.
Es wird deshalb nur gezeigt, wo der scheinwerfer eingestellt
werden kann und welche bedingungen zum richtigen einstellen
der scheinwerfer erfüllt sein müssen.
- Reifen müssen den vorgeschriebenen reifenfülldruck
haben.
- Das fahrzeug muß vollgetankt sein. Falls der tank nur halb
voll ist. Muß ein gewicht von ca. 20 Kg in den kofferraum
gelegt werden.
- Das unbeladene fahrzeug muß mit 75 kg (eine person) auf
dem fahrersitz belastet sein.
- Fahrzeug auf ebene fläche stellen.
- Vorderwagen mehrmals kräftig nach unten drücken, damit
die federung der vorderradaufhängung sich setzt.
- Falls vorhanden. Leuchtweitenregulierung an der schalttafel
auf "0" drehen.
- Die scheinwerfer dürfen nur bei abblendlicht eingestellt
werden. Das neigungsmaß beträgt für normalscheinwerfer
x = 12 cm auf 10 m entfernung. Nebelscheinwerfer x =
5 cm auf 5 m entfernung.

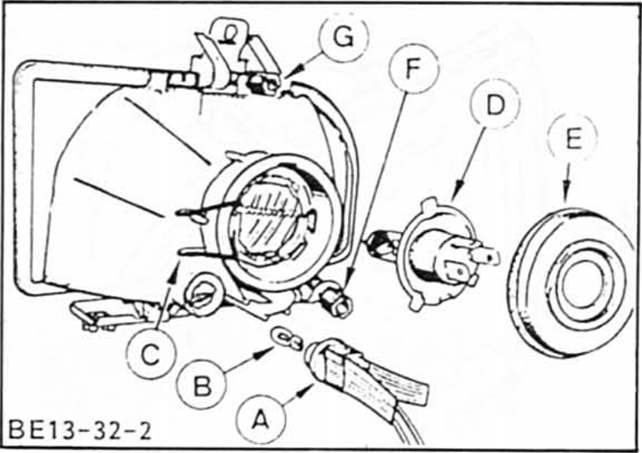

- Lage der einstellschrauben:
F = schraube für seitenverstellung
G = schraube für höhenverstellung

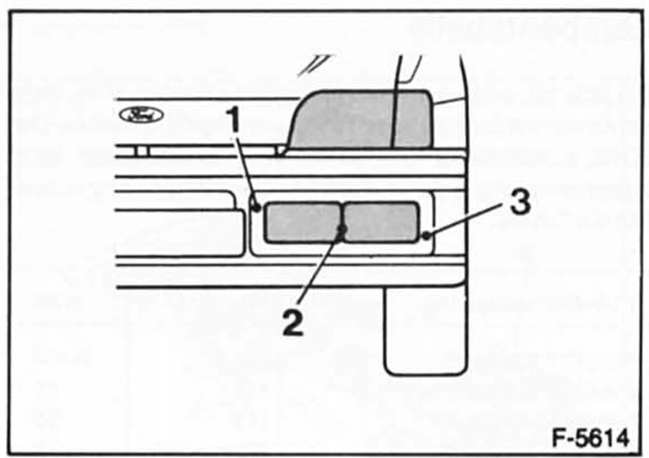

- Einstellschrauben zusatzscheinwerfer XR2I
1 = schraube für seitenverstellung weitstrahier
2 = schraube für höhenverstellung weitstrahler
3 = schraube für höhenverstellung nebelscheinwerfer
