Ford Fiesta Reparaturanleitung. Vergasermotoren

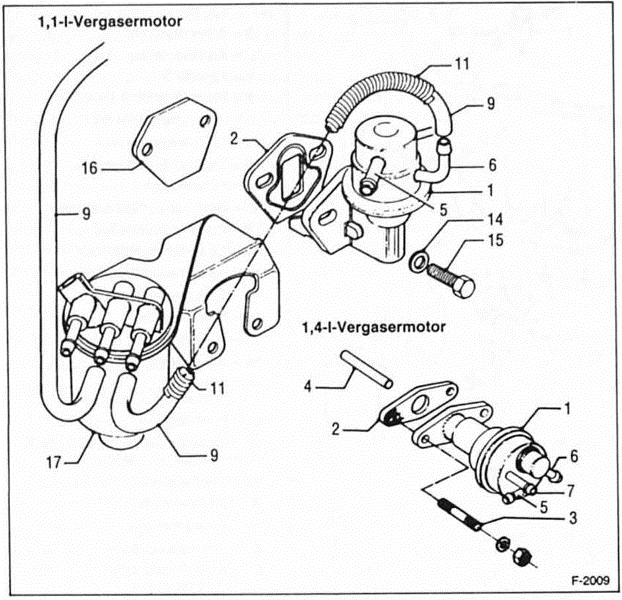

  1. Kraftstoffpumpe
  2.  dichtung
  3.  stehbolzen
  4. druckstößel
  5. sauganschluß
  6. druckanschluß
  7. rücklaufanschluß zum kraftstoffbehälter
  8.  kraftstoffleitung
  9. schutzschlauch
  10.  unterlegscheibe
  11. schraube
  12. verschlußplatte
  13.  abscheider für kraftstoffdämpfe

Die kraftstoffpumpe befindet sich seitlich am motorblock (ohvmotor), beziehungsweise am zylinderkopf (cvh-motor). Sie wird jeweils von der nockenwelle angetrieben.
