Ford Fiesta Reparaturanleitung :: Ausbau

• Batterie-massekabel abklemmen.
•  Luftfilter ausbauen, siehe seite 76.
•  Öleinfüllkappe mit belüftungsschläuchen abziehen
•  zündkerzenstecker abziehen. Zündkerzen herausschrauben.
•  Zylinderkopfdeckel abschrauben.
•  Kipphebelachse abschrauben, siehe seite 19.

• Handelsüblichen druckluftadapter, zum beispiel hazet 3428. In das zündkerzengewinde einschrauben.

Achtung: steht der druckluftadapter nicht zur verfügung, kann er auch aus einer alten zündkerze und einem geeigneten schlauch selbst hergestellt werden.

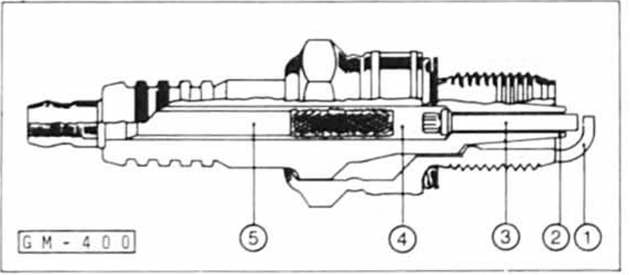

• An einer alten zündkerze masseelektrode -1 - abkneifen.

  Keramik-isolator - 2 - mit schraubendreher abbrechen und mittelelektrode - 3 - durch hin- und herbiegen abbrechen und herausnehmen. Rest der mittelelektrode zusammen mit glasschmelze - 4 - und anschlußbolzen - 5 - mit geeignetem durchschlag (ca. 3 Mm) heraustreiben. Dabei zündkerze in schraubstock einspannen oder in entsprechenden schraubendrehereinsatz (stecknuß) einsetzen.

  Achtung: das gewinde der zündkerze darf nicht beschädigt werden, um folgeschäden an der gewindebohrung im zylinderkopf zu vermeiden.

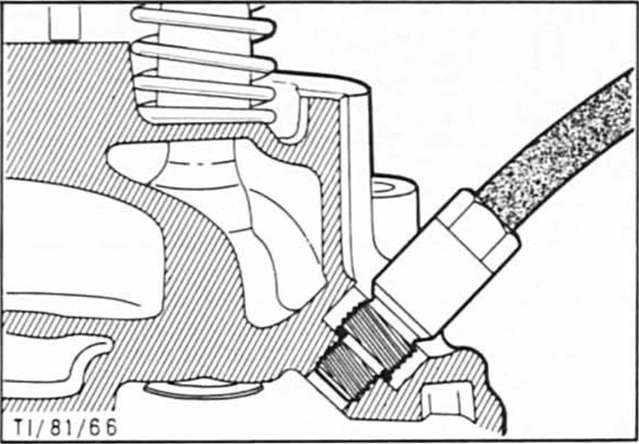

•  Zündkerze in den betreffenden zylinder einschrauben und mit druckluftschlauch verbinden.
•  Über druckluftschlauch ständig ca. 7 Bis 10 bar überdruck in den zylinder blasen.

Achtung: ventilfeder nicht ohne druckluft ausbauen, sonst können beschädigungen an ventilen und kolben entstehen.

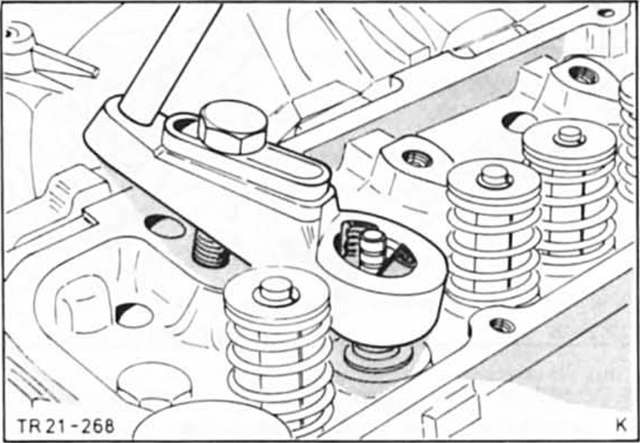

• Ford-werkzeug 21-056 am zylinderkopf anschrauben.
•  Ventilfeder niederdrücken. Ventilkegelstücke herausnehmen und ventilfeder entspannen.

Achtung: beim herausnehmen der ventilkegelstücke darauf achten, daß der ventilschaft nicht durch den heruntergedrückten ventilteller beschädigt wird. Andernfalls muß das ventil ausgewechselt werden, da bei beschädigtem ventilschaft keine ausreichende abdichtung mehr gewährleistet ist. Die folge sind dann erhöhter ölverbrauch und verschleißerscheinungen in der ventilführung.

•  Ventilfederteller und ventilfeder abnehmen.

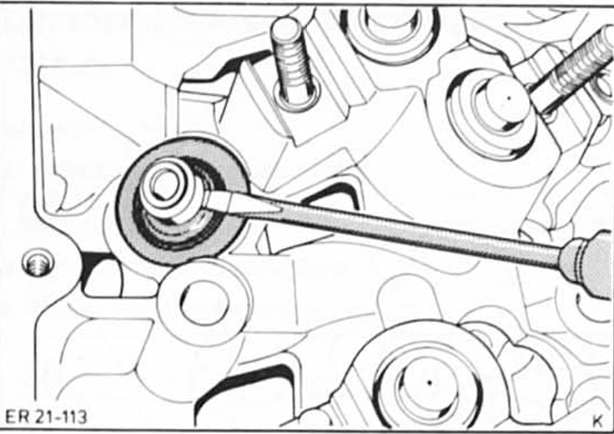

• Ventilschaflabdichtungen mit schraubendreher abhebein.

  Die abbildung zeigt den cvh-motor.
