Ford Fiesta Reparaturanleitung :: Ausbau
Achtung: grundsätzlich alle bremsbelage einer achse erneuern.
Auch wenn nur ein belag verölt oder verschlissen ist.
- Bremstrommel ausbauen.
Achtung: es empfiehlt sich vor ausbau der bremsbacken die einbaulage der rückzugfedern, der druckstange sowie der nachstelleinheit zu notieren und gegebenenfalls die federn mit tesaband markieren. Dadurch erleichtert sich der zusammenbau der bremse.
- Haltestift für vordere bremsbackenbefestigung herausnehmen.

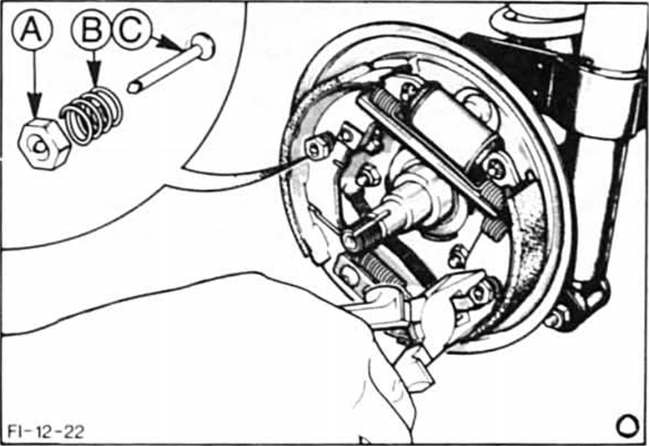

Dazu federteller - a - mit zange gegen die feder - b - drücken und um 90 verdrehen. Gleichzeitig von hinten mit dem finger stift - c - gegenhalten. Federteller und feder abnehmen, haltestift herausziehen.
- Haltestift für hintere bremsbackenbefestigung auf die gleiche weise ausbauen.
- Vordere bremsbacke unten vom stützlager abheben, dabei schraubendreher am stützlager abstützen. Bremsbacke etwas nach außen drücken, am stutzlager vorbei zur hinteren bremsbacke bewegen und dadurch untere rückzugfeder entlasten. Untere rückzugfeder von hand aushängen.
- Bremsbacken vom radbremszylinder abnehmen und handbremsseil am schwinghebel aushängen bremsbakken entfernen und obere bremsbacken-rückzugfeder aushängen.
- Nachstellraste und ratschenhebel der nachstelleinheit ganz lösen. Druckstrebe und feoer abnehmen.
- Halteklammer und handbrems-schwinghebel abnehmen.
