Ford Fiesta Reparaturanleitung :: Ausbau

Ford Fiesta Reparaturanleitung / Die armaturen / Radio aus-und einbauen / Ausbau

Batterie-massekabel ( - ) abklemmen.

Ford Fiesta Reparaturanleitung. Radio aus-und einbauen

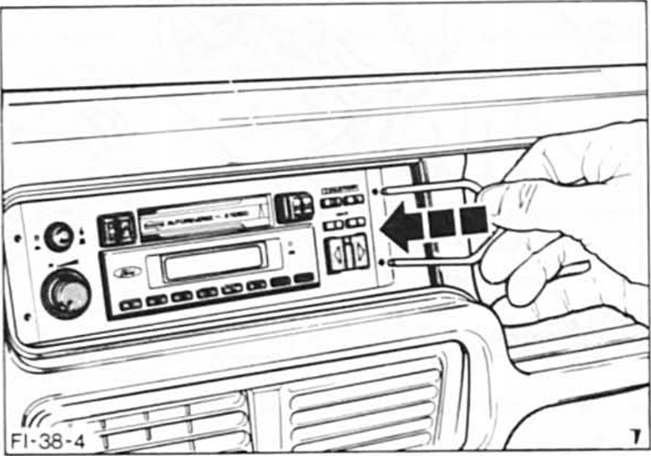

Beide auszieher links und rechts in die öffnungen der frontplatte einführen.

Ford Fiesta Reparaturanleitung. Radio aus-und einbauen

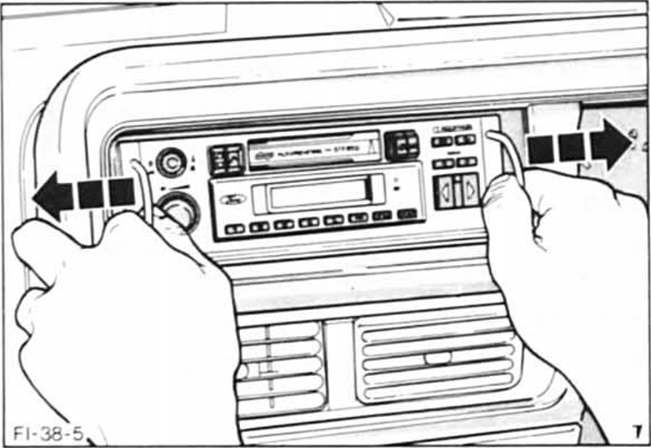

Auszieher nach außen drücken, dadurch haltelaschen ausrasten und radio gleichmäßig herausziehen. Radio beim herausziehen nicht verkanten.
Steckverbindungen für lautsprecher mit tesaband kennzeichnen (links/rechts) und abziehen. Stecker für antennenleitung herausziehen. Steckverbindung für b+ und masse abziehen.

Ford Fiesta Reparaturanleitung. Radio aus-und einbauen

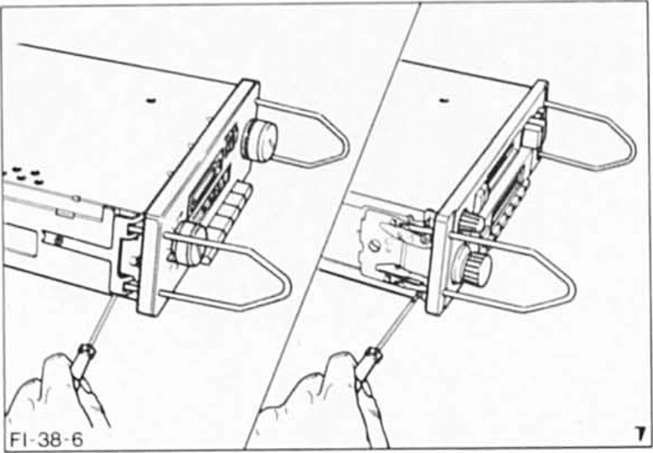

Auszieher abnehmen. Dazu halteclipse mit kleinem schraubendreher zusammendrücken.
