Beim ford fiesta sind die armaturen in einem schalttafelemsatz zusammengefaßt. Nach ausbau des schalttafeleinsatizes können die instrumente, beziehungsweise glühlampen, ausgebaut werden.

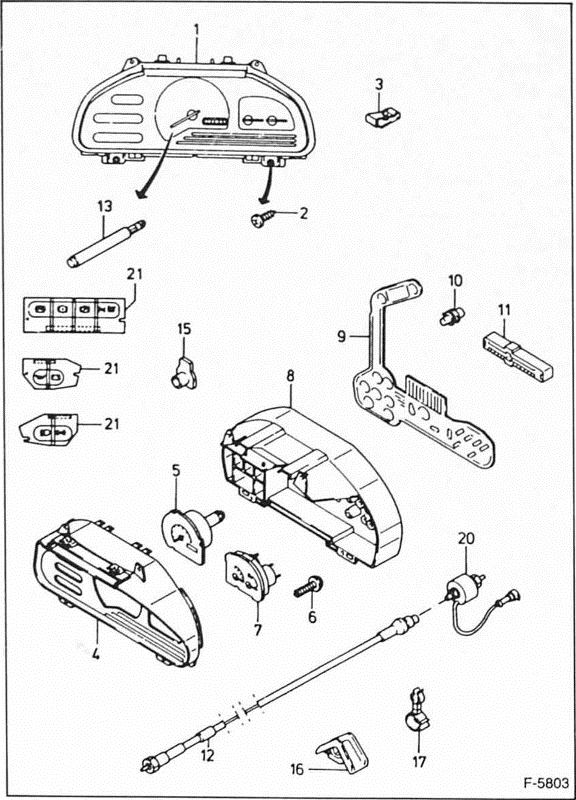

- Schalttafeleinsatz
- llnsenblechschraube
- federmutter
- abdeckung
- geschwindigkeitsmesser
- schraube
- kombl-anzelge-instrument anzeige für kraftstoffvorrat und kühlmitteltemperatur
- instrumententräger
- leiterplatte
- glühlampe mit fassung
- halter für leiterplatte
- tachowelle
- einstellknopf für tageskilometerzähler
- tüllenhalter
- gummitülle
- rohrklemme
- geschwindigkeitssensor
- filtertolle für instrumentenbeleuchtung
- Schalttafeleinsatz aus- und einbauen
- Mittelkonsole aus- und einbauen
- Lenkstockschalter aus-und einbauen
- Armaturen aus-und einbauen
- Bremslichtschalter prüfen/ersetzen
- Radio aus-und einbauen
- Lautsprecher aus-und einbauen
- Antenne aus-und einbauen
