Ford Fiesta Reparaturanleitung :: Das heckklappenschloß

Ford Fiesta Reparaturanleitung. Das heckklappenschloÿ

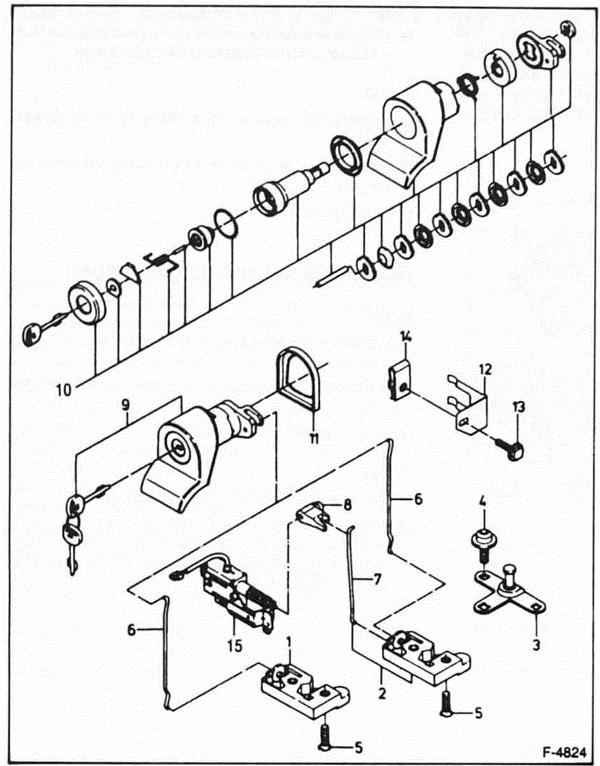

  1. Schloß nicht bei fernentriegelung.
  2. Schloß nur bei fernentriegelung
  3. schließdorn
  4.  schraube m6x16
  5.  senkschraubem8x 32
  6.  verbindungsstange schließzylinder
  7.  verbindungsstange fernbetäti gung
  8. clip für verbindungsstange
  9. schließzylinder mit gehäuse und schlüsseln
  10.  reparatursatz schließzylinder
  11. dichtung
  12.  halter
  13.  sechskantschraube m6x 14
  14.  federmutter
  15.  stellmotor heckklappe
