Ford Fiesta Reparaturanleitung :: Ausbau

• Batterie-massekabel (-) von der batterie abklemmen.

  Achtung: dadurch werden die elektronischen speicher gelöscht, wie zum beispiel der motorfehlerspeicher oder der radiocode. Vor dem abklemmen der batterie sollten auch die hinweise im kapitel "batterie aus- und einbauen " durchgelesen werden.

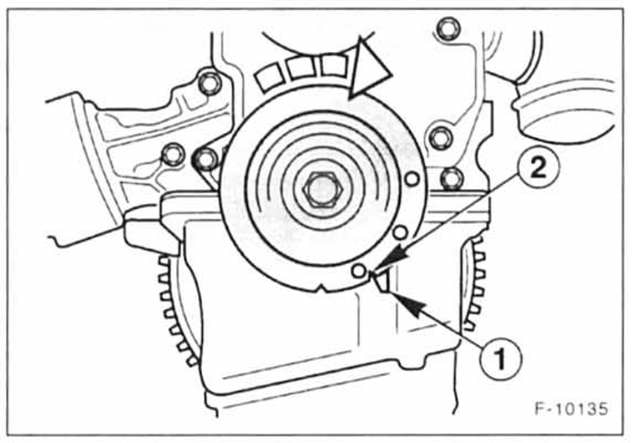

• Kurbelwelle auf ot stellen. Dazu getriebe in leerlaufstellung bringen, handbremse anziehen. Kurbelwelle an der zentralschraube verdrehen, bis die beiden markierungen - 1 - und - 2 - übereinstimmen
• Fahrzeug aufbocken.
•  Abdeckung für kurbelwellen-riemenscheibe abbauen.

  Dazu 3 clips mit schraubendreher herausdrücken.

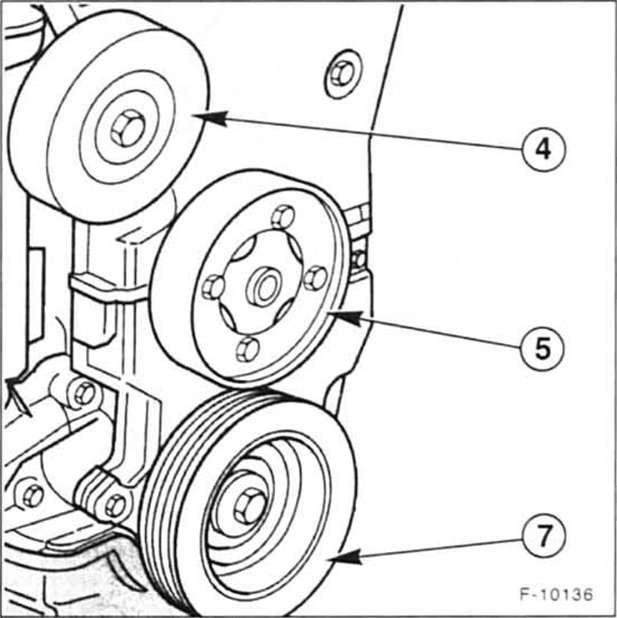

• Kurbelwellen-riemenscheibe - 7 - an der zentralschraube abschrauben. Zum gegenhalten 1. Gang einlegen und handbremse anziehen.
• 4 Schrauben der riemenscheibe - 5 - für kühlmittelpumpe lösen, noch nicht abschrauben.
•  Keilrippenriemen ausbauen, siehe seite 48.
•  Die 2 unteren befestigungsschrauben der unteren zahnriemenabdeckung herausdrehen.
•  Fahrzeug ablassen.
•  Riemenscheibe - 5 - für kühlmittelpumpe abschrauben.

  Gegebenenfalls dabei kühlmittelpumpen-riemenscheibe mit einem spannband (z. B. Hazet 2170) festhalten.

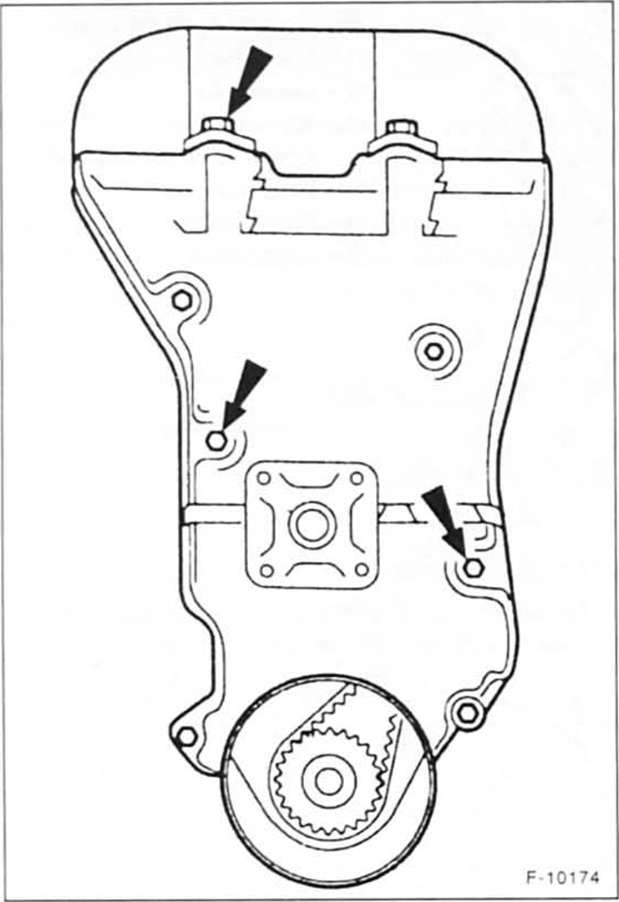

• Befestigungsschrauben für obere (2 stück), mittlere (3 stück) und untere zahnriemenabdeckung (noch 1 schraube) herausdrehen.
•  Gaszug aushangen und zur seite legen.
•  Haltebügel für ansaugrohr mit 2 muttern vom hitzeschutzblech des abgaskrümmers abschrauben.
•  Mehrfachstecker vom luftmassenmesser abziehen.
•  Ansaugrohr vom luftfilter abziehen, dazu 2 halteklammern aufclipsen. Ansaugrohr herausnehmen.
•  Schlauch für kurbelgehauseentlüftung vom zylinderkopfdeckel abziehen.
•  Sämtliche zündkerzenstecker abziehen und mit zündkabeln nach hinten verlegen.
•  Motor-anhebeose (zahnriemenseite) abschrauben.
•  Halter für gaszug vom drosselklappenteil abschrauben.
•  Zylinderkopfdeckel mit 10 schrauben abschrauben und distanzhülsen mit o-ringen abnehmen.
• Zündkerzen herausschrauben.

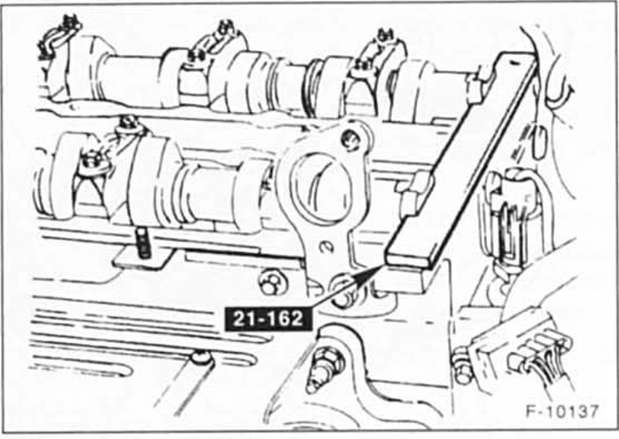

• Nockenwellen mit einstellwerkzeug 21-162 oder entsprechendem lineal in ot-stellung fixieren achtung: läßt sich das werkzeug nicht einsetzen, kurbelwelle um eine umdrehung weiterdrehen.
•  An der zahnriemen-spannrolle die sicherungsschraube lösen und spannrolle mit innensechskantschlüssel vom zahnriemen wegdrücken, spannrolle also im uhrzeigersinn drehen. Dadurch wird der zahnriemen entspannt.

  Anschließend sicherungsschraube wieder festziehen.

•  Zahnriemen abnehmen.
