Ford Fiesta Reparaturanleitung :: Ausbau
- Batterie-massekabel abklemmen.
- Luftfilter ausbauen, siehe seite 76.
- Kühlmittel ablassen, siehe kapitel "wartung"".
- Oberen kühlerschlauch am thermostatgehäuse abziehen,
vorher schlauchschelle ganz lösen und zurückschieben.
- Verbindungsschlauch wärmetauscher heizung zum zylinderkopf
ausbauen.
- Unterdruckleitung für bremskraftverstärker sowie ölrücklaufleitung
an der vakuumpumpe abziehen beziehungsweise
abschrauben.
- Folgende elektrische leitungen abklemmen:
- geber fernthermometer
- thermoschalter motorlüfter am thermostatgehäuse
- kabel für glühkerzen
- öldruckschalter
![Ford Fiesta Reparaturanleitung. Zylinderkopf für dieselmotor aus- und einbauen](images/books/215/1/index.82.gif)

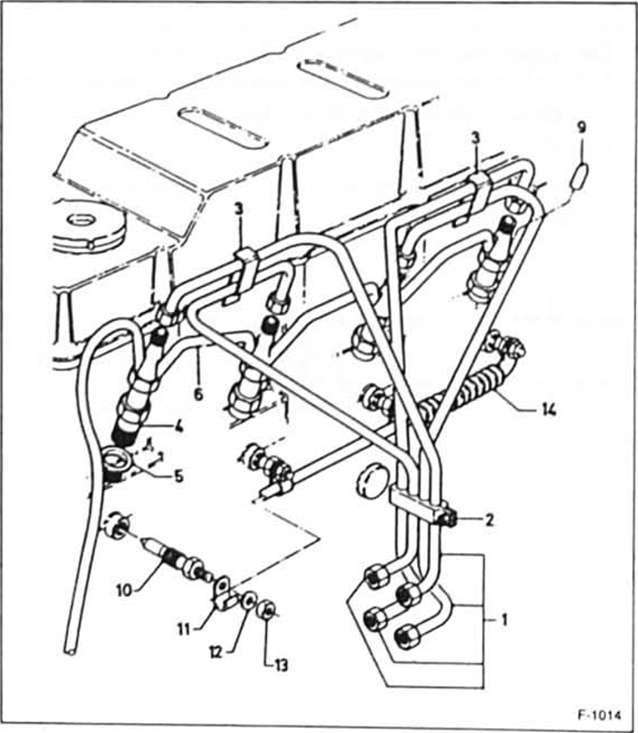

- Leckölschläuche - 6 - von den einspritzventilen abziehen.
- Überwurfmuttern für einspritzleitungen - 1 - an düsen
- 4 - und einspritzpumpe lösen. Leitungen komplett mit
haltern - 2 / 3 - abnehmen. Achtung: biegeform nicht verändern.
Leitungsanschlüsse mit geeigneten kappen verschließen
und dadurch vor verschmutzung schützen.
Zusätzlich abgebildete teile: 9 - verschlußkappe, 10 -
glühkerze, 11 - halter, 12 - scheibe, 13 - mutter.
- Halter für ölmeßstab mit 1 schraube abschrauben.
- Kühlmittelschlauch am thermostatgehäuse abziehen.
- Thermostatgehäuse abschrauben.
- Kraftstoffzulaufleitung zur einspritzpumpe am kraftstotfilter
abbauen.
- Kraftstoffilter mit 2 muttern abschrauben und zur seite
legen.
- Fahrzeug aufbocken, siehe seite 100.
- Vorderes abgasrohr abschrauben und mit einem draht
gegen herunterfallen sichern, siehe seite 96.
- Fahrzeug ablassen, siehe seite 100.
- Keilriemen ausbauen, siehe seite 48.
![](images/books/215/1/index.83.gif)

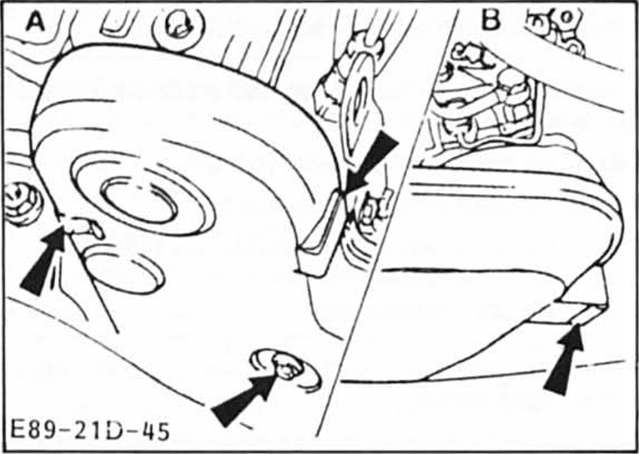

- Obere zahnriemenabdeckung mit 1 schraube und 3 clipsen
abbauen.
- Abdeckung für drehstromgenerator abschrauben.
- Zahnriemen vom nockenwellenzahnrad abbauen, siehe
seite 36.
- Nockenwellenzahnrad mit 1 schraube abschrauben und
abnehmen. Dabei zahnrad mit stabilem schraubendreher
gegenhalten. Gegebenenfalls nockenwellenrad durch
leichte schläge mit einem kunststoffhammer vom konussitz
lösen.
- Zahnriemenrad unterhalb der nockenwelle abschrauben,
dazu eine torxschraube herausdrehen.
- Beide hinteren zahnriemenabdeckbleche abschrauben.
- Seitliche zahnriemenabdeckung abnehmen.
![Ford Fiesta Reparaturanleitung. Zylinderkopf für dieselmotor aus- und einbauen](images/books/215/1/index.84.gif)

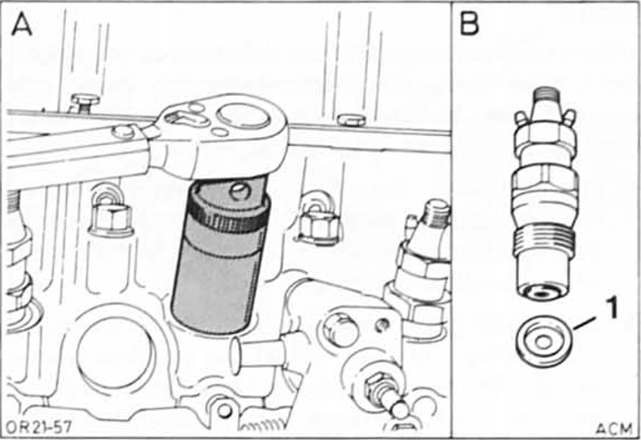

- Einspritzdüsen mit geeigneter stecknuß herausdrehen,
zum beispiel hazet 4555.
- Kabelstrang - 1 4 - für glühkerzen ausbauen, siehe abbildung
f-1014.
- Glühkerzen - 1 0 - herausschrauben, siehe abbildung f-
1014.
- Kurbelgehäuseentlüftungsschlauch vom zylinderkopfdekkel
abziehen.
- Zylinderkopfdeckel abschrauben.
![Ford Fiesta Reparaturanleitung. Zylinderkopf für dieselmotor aus- und einbauen](images/books/215/1/index.85.gif)

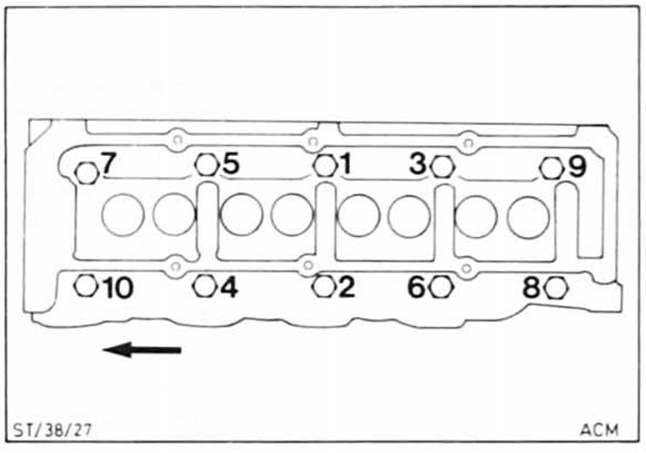

Achtung: der zylinderkopf muß vor dem abschrauben ausreichend
abgekühlt (handwarm) sein.
