Ford Fiesta Reparaturanleitung :: Ausbau
- Batterie-massekabel abklemmen.

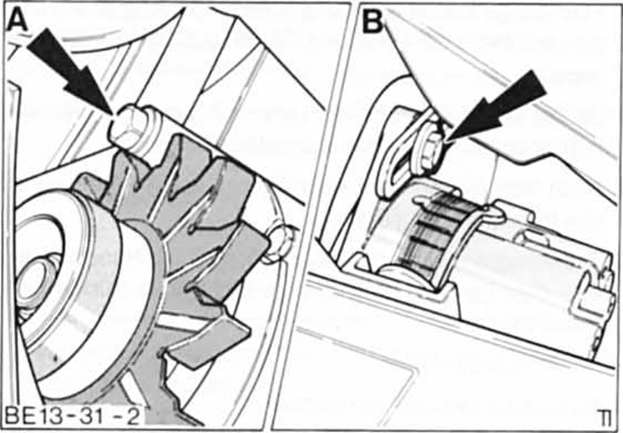

- Obere schraube/mutter am generator herausdrehen.
- Generator einwärts schwenken und keilriemen abnehmen.
- Beim 1,1-l-motor mit "bosch"- oder "magneti marelli"- generator hitzeschild mit 3 muttern abschrauben.
- Beim diesel- und cvh-motor spritzschutzabdeckung ausclipsen und abnehmen und. Falls vorhanden. Phasenanschluß abklemmen.
- Elektrische leitungen am generator abklemmen.

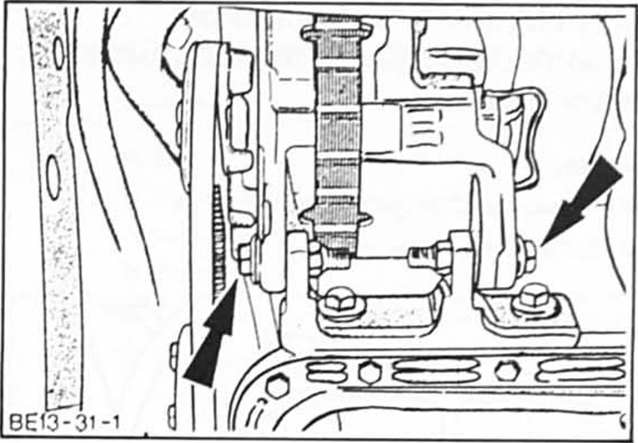

- Untere 2 befestigungsschrauben und muttern abschrauben.
- Generator herausnehmen.
