Vor dem einbau einer neuen kupplung, korrosionsschutzfett von der druckplatte restlos entfernen.

Ford Fiesta Reparaturanleitung. Kupplung aus- und einbauen/prüfen

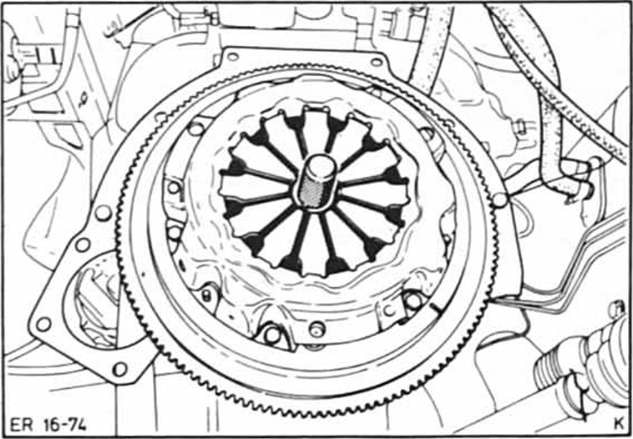

Kupplungsscheibe und kupplungsdruckplatte in schwungrad einsetzen. Die kupplungsdruckplatte in die entsprechenden paßstifte setzen die kupplungsscheibe muß mit einem passenden dorn (zum beispiel von hazet) oder mit einer alten getriebe-antriebswelle zentriert werden.
Achtung: die flache seite der kupplungsscheibe mit der aufschrift "schwungradseite"' muß zum schwungrad zeigen.
Befestigungsschrauben für kupplungsdruckplatte nacheinander über kreuz mit 1 bis 1 1/2 umdrehungen anziehen, bis die druckplatte festgezogen ist. Anschließend zentrierdorn entfernen. Achtung: darauf achten, daß die druckplatte beim anziehen der schrauben gleichmäßig und gratfrei in das schwungrad eingezogen wird. Anzugsdrehmoment: 30 nm.
Getriebe einbauen, siehe seite 107.
