![Ford Fiesta Reparaturanleitung. Bosch-generator](images/books/215/5/index.10.gif)

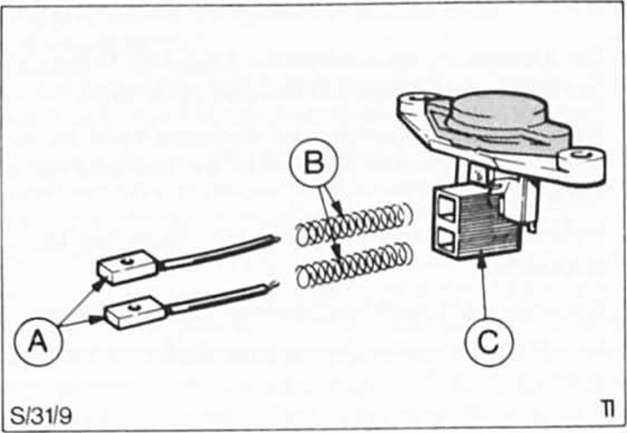

- Kohlebürsten - a - und federn - b - in den bürstenhalter
- c - einsetzen und anschlüsse verlöten.
- Damit beim anlöten der neuen bürsten kein lötzinn in der
litze hochsteigen kann. Anschlußlitze der bürsten mit einer
flachzange fassen. Achtung: durch hochsteigendes lötzinn
würde die litze steif und die kohlebürste unbrauchbar
werden.
- Der isolierschlauch über der litze muß neben der lötstelle
mit der vorhandenen öse festgeklemmt werden.
- Nach dem einbau neue kohlebürsten auf leichten lauf in
den bürstenhaltern prüfen.
- Spannungsregler erst mit einer schraube von hand befestigen,
dann vorsichtig in endgültige einbaulage drücken und
festschrauben.
- Abdeckung einclipsen.
- Batterie-massekabel anklemmen.
