Ford Fiesta Reparaturanleitung :: Gaszug am drosselklappenhebel aushängen
Ford Fiesta Reparaturanleitung / Die benzin-einspritzanlage / Gaszug einstellen/aus- und einbauen / Gaszug am drosselklappenhebel aushängen
- Luftfilter ausbauen, siehe seite 76.

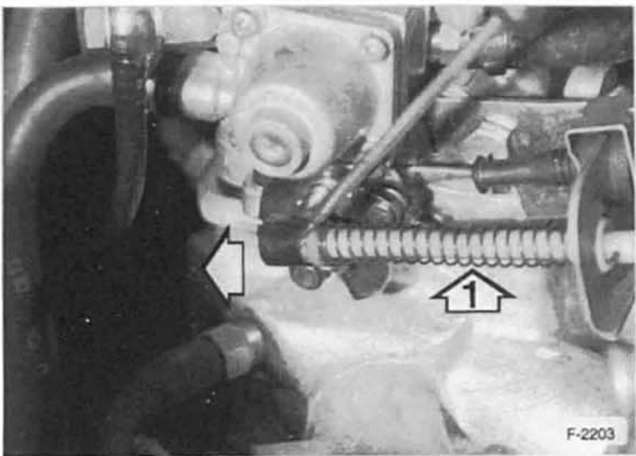

- Sicherungsklammer mit schraubendreher anheben und in pfeilrichtung abziehen.

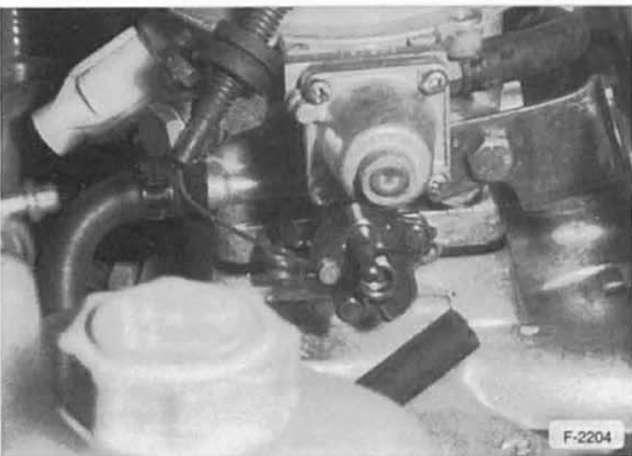

- Kunststoffpfanne vom kugelkopf des drosselklappenhebels abnehmen und kunststoffstange mit rückzugfeder -1 - abnehmen.

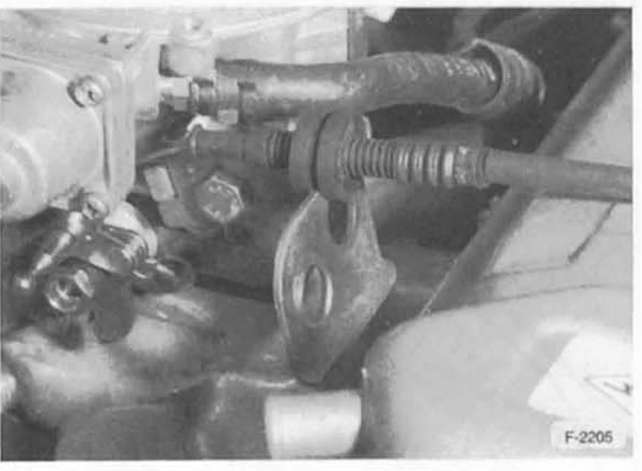

- Sicherungsklammer für einstellschraube nach oben abziehen.
- Gummitülle nach oben aus dem widerlager herausziehen dabei einstellschraube nicht verdrehen.
- Gaszug nach hinten schwenken und aus dem schlitz des drosselklappensegments herausziehen.
