Ford Fiesta Reparaturanleitung :: Kühlmittelpumpe aus- und einbauen

Ford Fiesta Reparaturanleitung / Die motor-kühlung / Kühlmittelpumpe aus- und einbauen

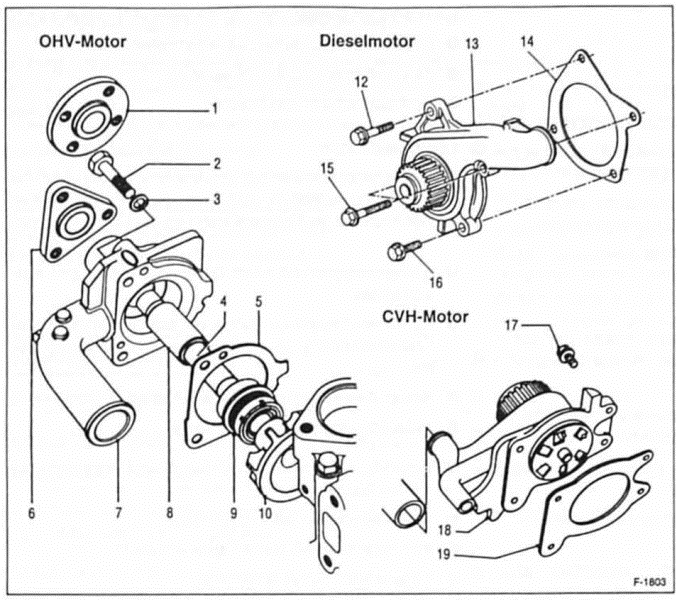

Kühlmittelpumpe

Ford Fiesta Reparaturanleitung. Kühlmittelpumpe


  1. Nabe
  2.  sechskantschraube m6x40
  3.  federring
  4.  pumpenwelle
  5.  dichtung für kühlmittelpumpe
  6.  nabe
  7.  kühlmittelpumpe
  8.  lager der pumpenwelle
  9.  dichtring
  10.  flügelrad
  11. sechskantschraube m8x 32
  12. kühlmittelpumpe
  13. dichtung
  14. sechskantschraube m8x 45
  15.  sechskantschraube m8x 32
  16.  sechskantschraube
  17.  kühlmittelpumpe
  18. dichtung
