Ford Fiesta Reparaturanleitung :: Lautsprecher aus-und einbauen

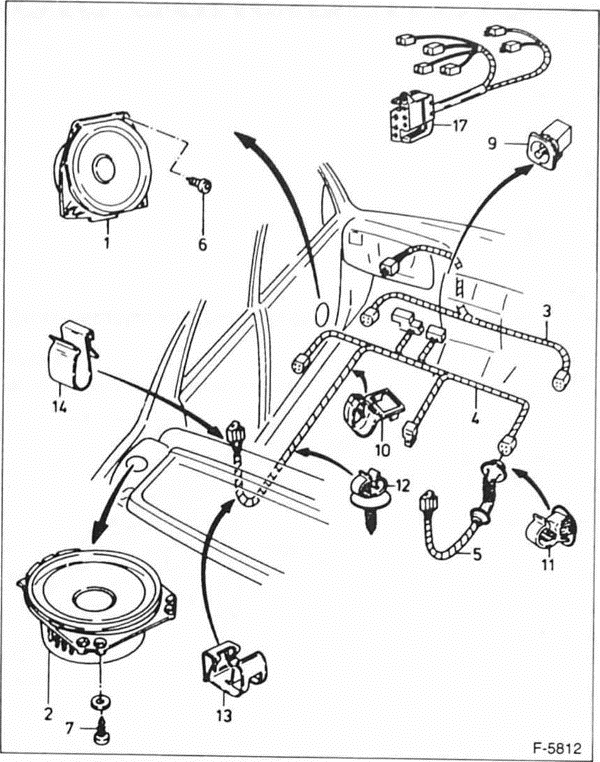

![Ford Fiesta Reparaturanleitung. Lautsprecher aus-und einbauen](images/books/215/5/index.50.gif)
- Türlautsprecher vorn
- lautsprecher hinten
- lautsprecherleitung mono
- lautsprecherleitung stereo
- verbindungsleitung für türlautsprecher
- linsenblechschraube
- linsenblechschraube
- überblendregler
- clip
- clip
- clip
- clip
- clip
- leitung für überblendregler
Türlautsprecher vorn
- Seitentasche ausbauen, dazu 3 kreuzschlitzschrauben
oben herausdrehen, türtasche unten aushängen und herausnehmen.
- Lautsprecher - 1 - mit 4 kreuzschlitzschrauben - 6 -
abschrauben und herausnehmen.
- Lautsprecherkabel abziehen.
- Kabel anschließen, lautsprecher anschrauben.
- Türtasche einhängen und oben anschrauben.
- Lautsprecher auf funktion prüfen.
Seitenlautsprecher hinten
Achtung: die lautsprecherkabel zu den hinteren lautsprechern
sind rechts und links unter den verkleidungen der einstiegleisten
verlegt.
- Von unten 2 kreuzschlitzschrauben - 7 - herausdrehen
und lautsprecher - 2 - absenken.
- Anschlußkabel abziehen.
- Kabel anschließen.
- Lautsprecher ansetzen, ausrichten und mit 2 schrauben
befestigen.
- Lautsprecher auf funktion prüfen.
