Ford Fiesta Reparaturanleitung :: Ausbau
- Batterie-massekabel abklemmen.
- Drehknopf vom gebläseschalter abziehen.
- Beide schieberegler für luftverteilung und temperaturregelung ganz nach rechts stellen. Achtung: kunststoffknöpfe nicht abziehen. Einmal ausgebaute knöpfe sitzen anschließend nicht mehr ausreichend fest.

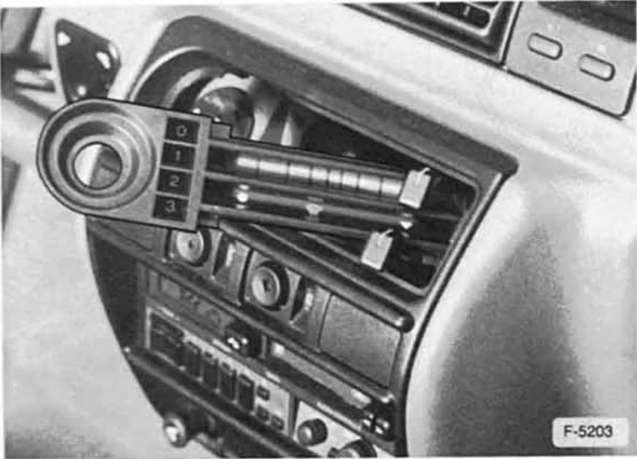

- Blende ausclipsen. Kippen und vorsichtig nach links herausziehen.
- Kabelanschluß für die beleuchtung auf der rückseite abziehen.

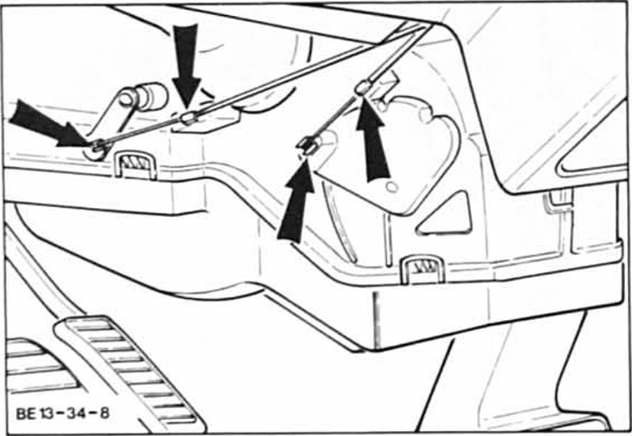

- Bowdenzüge am heizungsgehäuse mit schmalem schraubendreher ausclipsen.

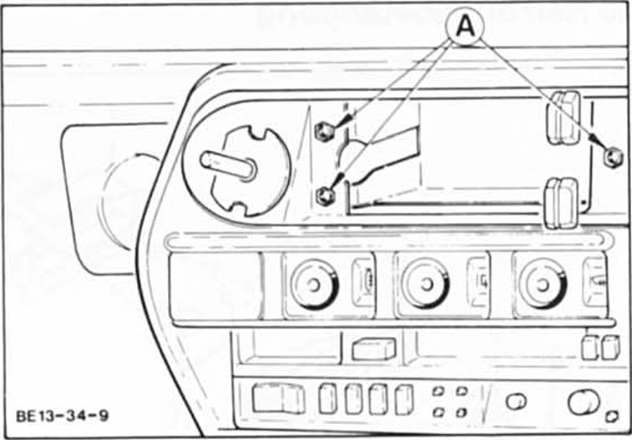

- Befestigungsschrauben - a - herausdrehen.
- Bedienungsschalter mit den bowdenzügen zum innenraum hin herausziehen.
