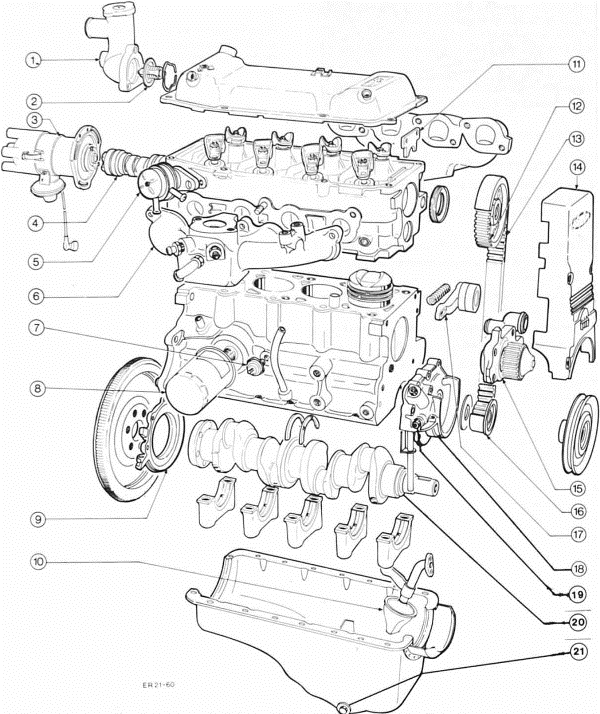

Ford Fiesta Reparaturanleitung. Cvh-motor


  1. Thermostatgehäuse. Anstelle des verschlußdeckels ist ein thermoschalter eingebaut.
  2.  Thermostat
  3.  zündverteiler (nur 1 4-i)
  4. nockenwelle
  5. kraftstoffpumpe (nur vergasermotor)
  6.  ansaugkrümmer
  7.  öldruckschalter
  8.  ölfilter
  9. kurbelwellen-dichtungsträger
  10.  ölpumpensieb mit saugrohr
  11.  nockenwellen-halteplatte
  12.  nockenwellen-zahnriemenrad
  13.  zahnriemen
  14. zahnriemenabdeckung
  15.  kühlmittelpumpe
  16. kurbelwellen-zahnriemenrad
  17. zahnriemenspanner
  18.  ölpumpe
  19. öldruckregelventil
  20. kurbelwelle
  21.  ölablaßschraube
