Ford Fiesta Reparaturanleitung :: Die trommelbremse

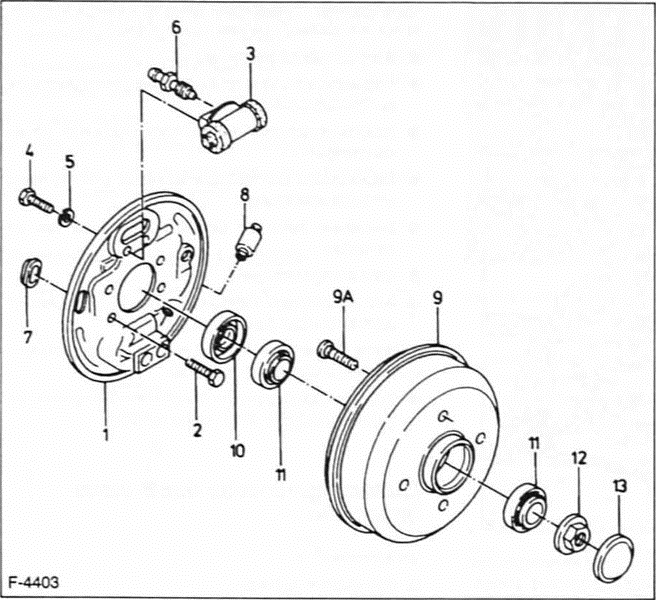

Ford Fiesta Reparaturanleitung. Die trommelbremse


  1. Bremstrager
  2. sechskantschraube
  3.  radbremszylinder
  4. sechskantschraube für befestigung radbremszylinder
  5.  federring
  6. entlüftungsschraube
  7. stopfen für einstellöttnung
  8. schwinghebelanschlag
  9. bremstrommel
  10. a- radbolzen
  11.  radialdichtring
  12.  radlager nicht einstellbar
  13.  selbstsichernde sechskantmutter.

    Links- oder rechtsgewinde beachten

  14.  fettkappe

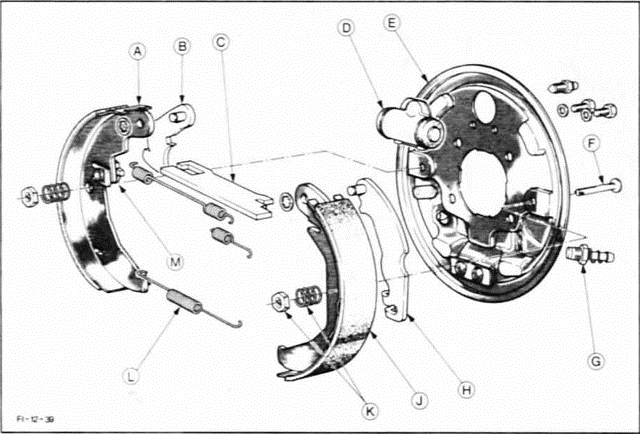

Ford Fiesta Reparaturanleitung. Die trommelbremse


  1. Auflaufbacke (vordere bremsbacke)
  2.  nachstellhebel
  3.  druckstange
  4.  radbremszylinder
  5.  bremstrager
  6. haltestift
  7. anschlag für schwinghebel
  8.  handbrems- schwinghebel
  9.  ablaufbacke (hintere bremsbacke)
  10. haltefeder und niederhalter
  11. ruckzugfeder
  12.  nachsteil-raste
