Ford Fiesta Reparaturanleitung :: Federbein hinten aus- und einbauen
Ford Fiesta Reparaturanleitung / Die hinterachse / Federbein hinten aus- und einbauen
Ausbau
- Fahrzeug hinten aufbocken, siehe seite 100.
- Verkleidung aus dem radkasten ausbauen.

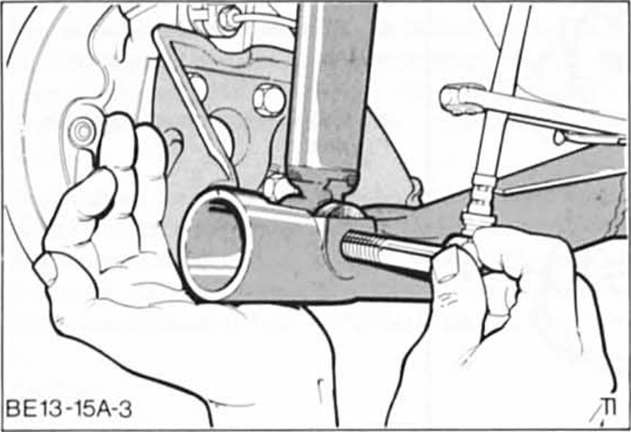

- Untere befestigungsmutter am federbein abschrauben.
Schraube noch nicht herausziehen.

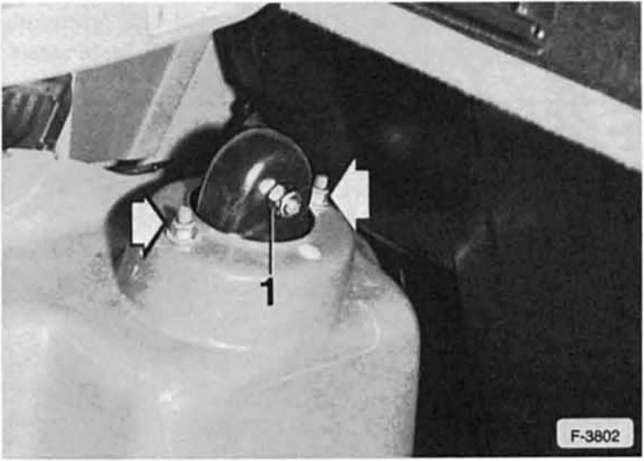

- 2 Befestigungsmuttern für obere federbeinbefestigung abschrauben.
Achtung: befestigungsschraube - 1 - für obere federhalterung nicht entfernen. Unfallgefahr!
- Untere befestigungsschraube herausziehen und hinteres federbein nach unten herausnehmen.
Einbau
- Federbein einsetzen und oben am federbeindom anschrauben. Muttern mit 35 nm festziehen.
- Federbein unten in die längslenkeraufnahme einsetzen.
Schraube durchschieben und beiziehen, nicht festziehen.
- Fahrzeug ablassen, siehe seite 100.
- Verkleidung für radkasten einbauen.
- Schraube für untere federbeinbefestigung mit 120 nm festziehen.
