Ford Fiesta Reparaturanleitung :: Zündspule prüfen

Die zündspule ist unter anderem zu prüfen, wenn der motor nicht anspringt, obwohl der anlasser dreht. Geprüft wird die zündspule mit einem widerstands-prüfgerät (ohmmeter).

1,4-L-vergasermotor

• Alle anschlüsse an der zündspule abklemmen.

Primärwiderstand prüfen

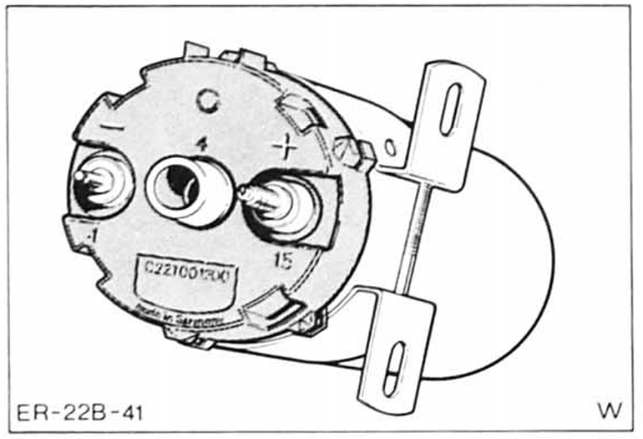

• Ohmmeter an klemme 1 (-) und klemme 15 (+) anschließen.

  Der widerstand muß 0,72 - 0,88 betragen bei deutlicher abweichung vom sollwert zündspule ersetzen

Sekundärwiderstand prüfen

• Ohmmeter an klemme 1 und klemme 4 (hochspannungsklemme in der mitte) anschließen. Der widerstand muß 4,5 - 8.6 K (vergasermotor) bzw. 4,5 - 7.0 K (einspritzmotor)betragen. Bei deutlicher abweichung vom sollwert zündspule ersetzen.

Achtung: falls die zundspule ersetzt wird, auf keinen fall die zündspule für ein unterbrechergesteuertes zündsystem einbauen

Alle motoren außer 1.4-L-vergasermotor

Achtung: bei der edis-zündanlage kann nur der primärwiderstand geprüft werden.

•  Mehrfachstecker vom zündmodul abziehen, dabei metallbügel niederdrücken.

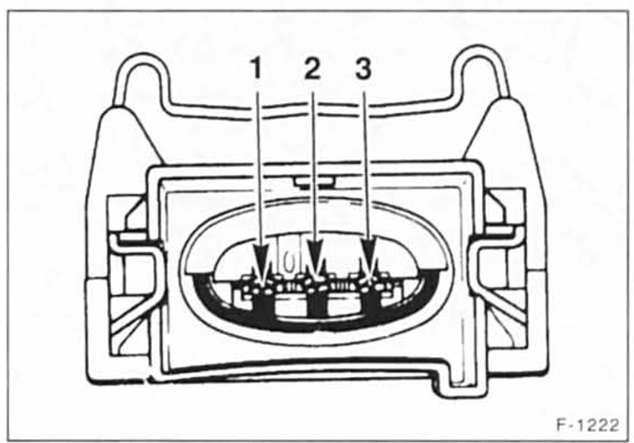

• Die abbildung zeigt den kabelstecker - 1 - der zündspule.

  Ohmmeter an die entsprechenden kontakte der zündspule anschließen und widerstand nacheinander zwischen zwischen kontakt 1 und 2 sowie zwischen kontakt 3 und 2 messen.

•  Bei diesen beiden messungen werden die primärwiderstände der beiden einzelzündspulen geprüft: sollwert: 1,3-/1,4-/1,8-l-motor: 0,5 +- 0,05 1.1-L-motor: 0,5-1,0
  1,6-l-motor: 4,5 - 5.0
•  Bei deutlicher abweichung vom sollwert. Zündspulen ersetzen.
