Ford Fiesta Reparaturanleitung :: Zusammenbau

• Poröse und defekte manschetten ersetzen.
•  Hohlräume zwischen den gelenkinnenteilen mit spezialfett füllen. Darauf achten, daß möglichst wenig fett in die manschette gelangt. Wellenoberfläche leicht einfetten, damit die manschette leichter rutscht.

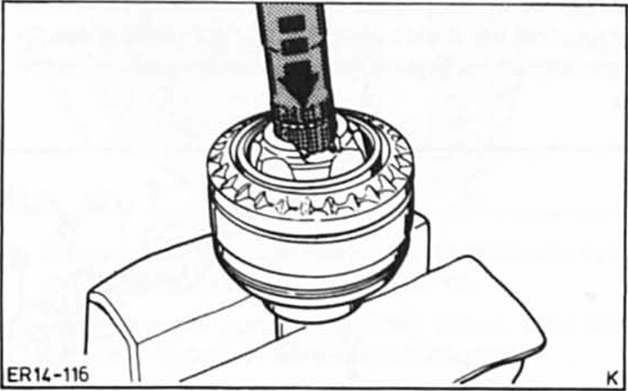

• Welle mit neuem sicherungsring gerade in die verzahnung des gelenks hineindrücken, bis der sicherungsring einrastet.

• Manschette über das gelenk schieben, lochbandschelle von hand spannen und einhaken. Anschließend mit zange nachspannen.

• Manschette am inneren gelenk aufschieben und lochbandschelle mit größerem durchmesser handfest anziehen.

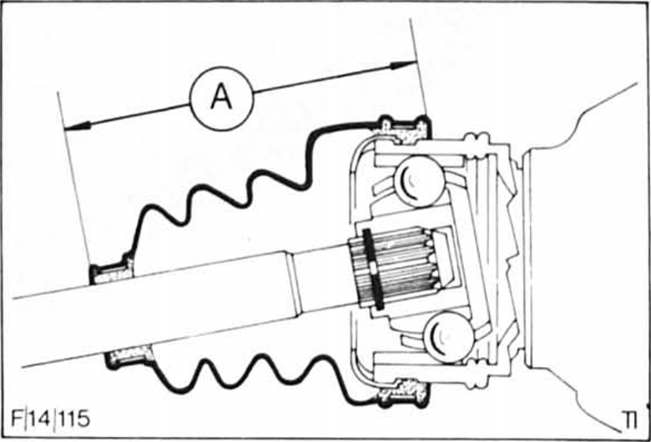

  Lochbandschelle mit kleinerem durchmesser so montieren, daß das beim ausbau notierte maß - a - erreicht wird. Dabei muß das innere gelenk vollständig zusammengeschoben sein und 10 bis 20 abgewinkelt werden.

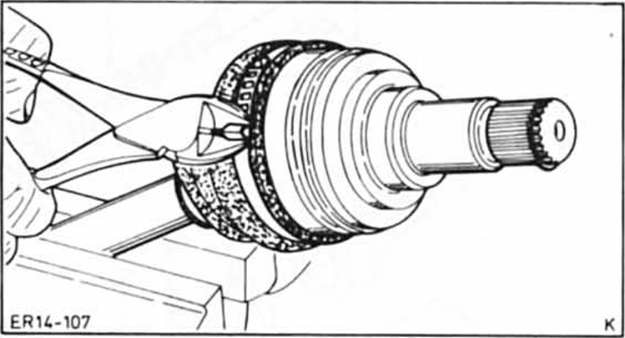

• Beide lochbandschellen durch zusammenquetschen festziehen.
•  Manschette für äußeres gelenk auf dieselbe weise einbauen, dabei das maß - a- für das äußere gelenk beachten.
•  Lochbandschellen am äußeren gelenk festziehen.

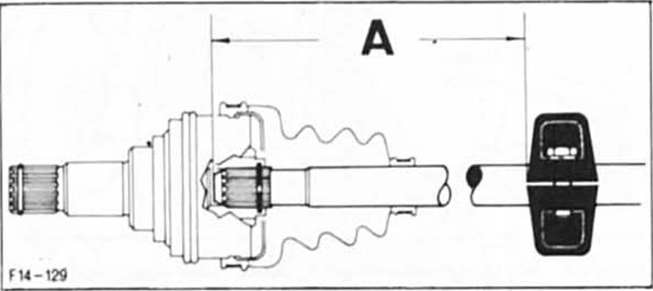

Achtung: falls der schwingungsdämpfer an der rechten gelenkwelle ausgebaut wurde, beim einbau unbedingt den abstand - a - vom inneren gelenk einhalten.

•  Gelenkwelle einbauen.
