Ford Fiesta Reparaturanleitung :: Ausbau
- Battene-massekabel abklemmen.
- Luftfilter ausbauen, siehe seite 76.
- Falls vorhanden. Leerlaufregelventil ausbauen, siehe seite
87.
- Kühlmittel ablassen, siehe kapitel "wartung"
- unteren kühlmittelschlauch vom anschlußrohr der kühlmittelpumpe
abziehen, vorher schelle ganz öffnen und zurückschieben.

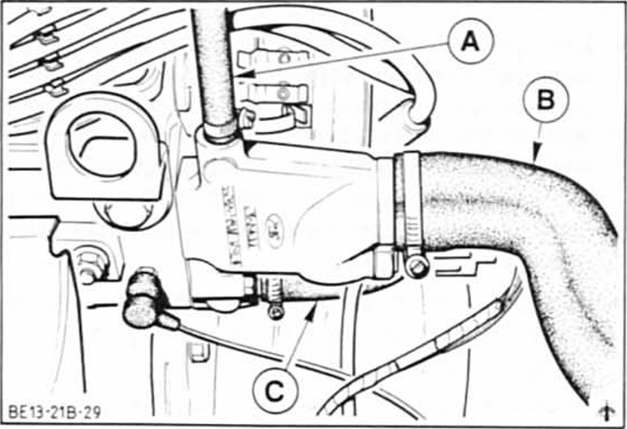

- Oberen kühlerschlauch - b - und verbindungsschlauch
- a - zum ausgleichbehälter sowie heizungsschlauch
- c - ausbauen.
Vergasermotor
- Starterzug am vergaser abbauen.
- Gaszug aushängen und mit halter vom vergaser abbauen.
1,4-L-einspritzmotor
- Kühlmittelschlauch von der zentraleinspritzeinheit abziehen.
- Unterdruckleitungen von map-sensor und magnetventil für
aktivkohlebehälter abziehen.
- Gaszug mit halter, druckstange und feder vom drosselklappenteil
abbauen, siehe seite 86.
1,6-L-einspritzmotor
- Gaszug mit halter, druckstange und feder vom drosselklappenteil
abbauen.
- Unterdruckschlauch für olabscheider am t-stück abziehen.
- Kraftstoffleitungen mit tesaband kennzeichnen und von
kraftstoffpumpe und vergaser beziehungsweise von der
einspritzeinheit abziehen. Alle kraftstoffleitungen mit
geeigneten stopfen, zum beispiel sauberen schrauben,
verschließen.
- Unterdruckleitung für den bremskraftverstärker vom
ansaugkrümmer abziehen, siehe seite 15.

- Folgende elektrische leitungen, falls vorhanden, abklemmen:
- geber fernthermometer
- temperaturgeber kühlmittel am ansaugkrümmer
- thermoschalter motorlüfter am thermostatgehäuse
- hochspannungskabel zündspule
- zündverteiler
Nur vergasermotor

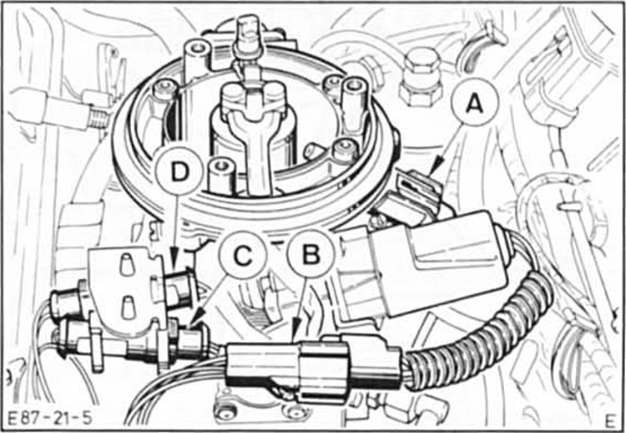

Nur 1,4-l-einspritzmotor
- temperaturgeber ansaugluft - a -
- stellmotor für drosselklappe - b -
- drosselklappenschalter - c -
- einspritzventil - d -
Nur 1,6-l-einspritzmotor
- mehrfachstecker hauptkabelstrang und edis-zündspule
- massekabel radioentstörung
- fahrzeug aufbocken, siehe seite 100.
- Vorderes abgasrohr abschrauben und mit einem draht
gegen herunterfallen sichern, siehe seite 96.
- Fahrzeug ablassen, siehe seite 100.
- Zündkerzen herausschrauben.
- Zahnriemen vom nockenwellenzahnrad abbauen, siehe
seite 25.

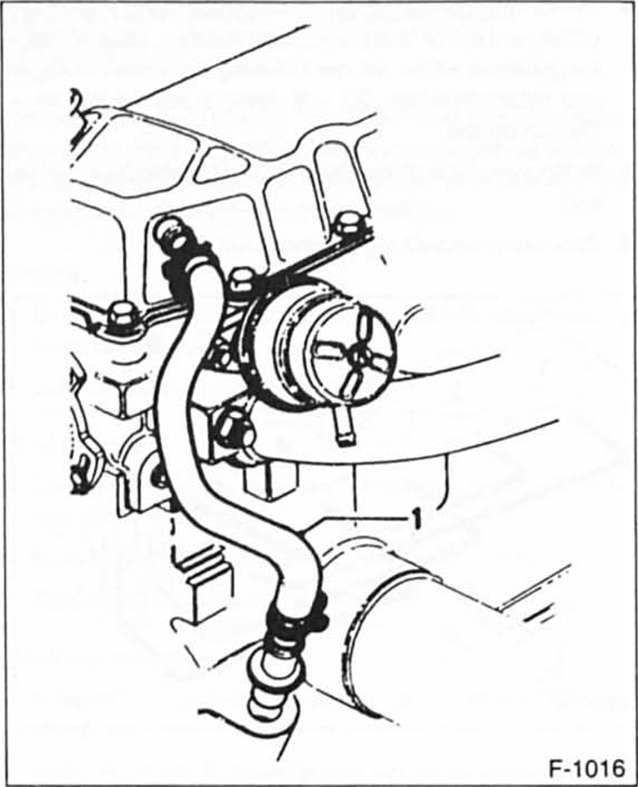

- Belüftungsschlauch - 1 - des zylinderkopfdeckels am
motorblock-anschlußstutzen abziehen.
- Zylinderkopfdeckel abschrauben.

- Zylinderkopfschrauben in umgekehrter reihenfolge der
numerierung, also von 10 nach 1, herausdrehen.
Achtung: der zylinderkopf muß vorher ausreichend abgekühlt
sein.
Achtung: zylinderkopf nach dem ausbau nicht auf der dichtfläche
absetzen, dabei könnten voll geöffnete ventile beschädigt
werden. Deshalb zylinderkopf auf 2 holzleisten legen.
