Ford Fiesta Reparaturanleitung :: Ausbau

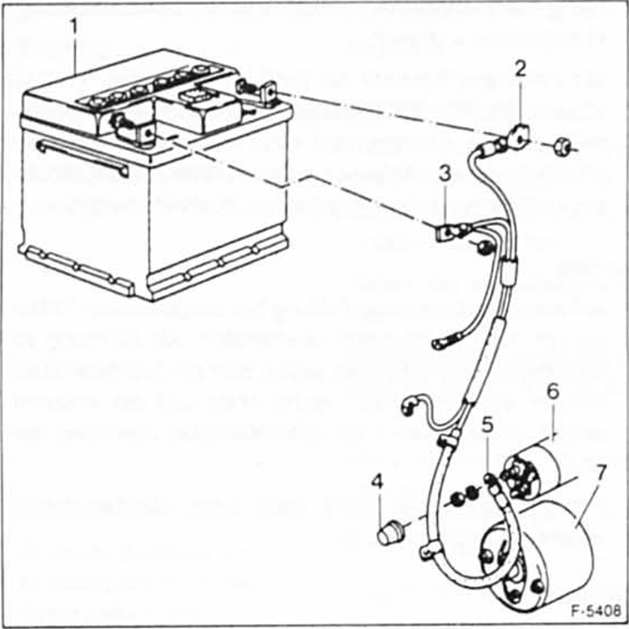

- Zuerst das massekabel ( - ) - 3 - , dann das pluskabel ( + ) - 2 - von der batterie -1 - abklemmen.
- Fahrzeug vorn aufbocken, siehe seite 94.
- Abdeckkappe - 4 - am magnetschalter - 6 - des anlassers - 7 - abziehen.
- Hauptstromkabel - 5 - abschrauben.

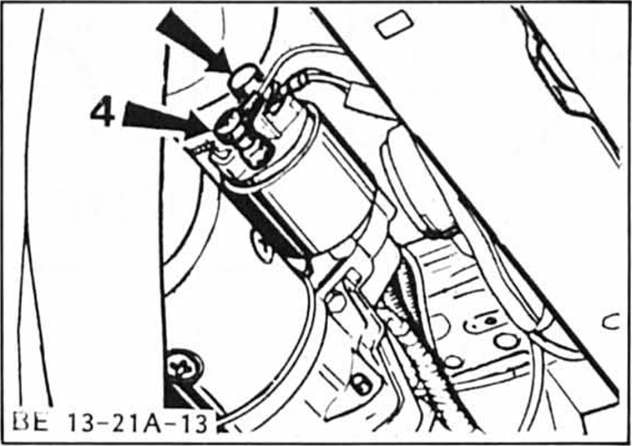

- Elektrische leitung klemme 50 - 4 - am magnetschalter abziehen beziehungsweise durch abschrauben der befestigungsmutter abklemmen.
- Anlasser abschrauben und aus dem motor herausziehen.

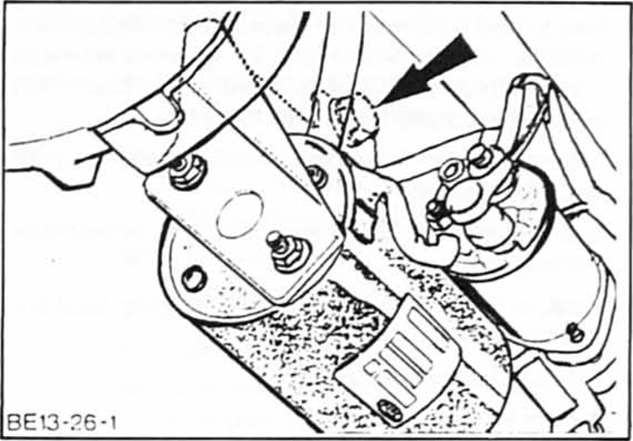

- Dieselmotor: befestigungsschraube - p f e i l - für hinteren halter des anlassers herausdrehen und anlasser komplett mit halter herausnehmen. Anschließend halter mit 2 muttern vom anlasser abschrauben.
