Ford Fiesta Reparaturanleitung :: Fahrzeug aufbocken

Für viele wartungs- und reparaturarbeiten muß das fahrzeug aufgebockt beziehungsweise hochgehoben werden. In der werkstatt wird der wagen in der regel mit der hebebühne angehoben, man kann ihn |edoch auch mit dem fahrzeug- oder werkstatt-wagenheber anheben. Grundsätzlich darf das fahrzeug nur an den abgebildeten aufnahmepunkten angehoben werden.

Bei arbeiten unter dem fahrzeug muß dieses, falls es nicht auf einer hebebühne steht, auf vier stabilen unterstellböcken stehen.

Auf keinen fall dürfen arbeiten unter dem fahrzeug ausgeführt werden, wenn dieses nicht ausreichend gesichert ist.

•  Hebewerkzeuge zum anheben des fahrzeuges dürfen nur an den nachstehend gezeigten stellen angesetzt werden, da sonst bleibende verformungen am fahrzeug nicht auszuschließen sind.
•  Die räder, die beim anheben auf dem boden stehen bleiben, mit keilen gegen vor- oder zurückrollen sichern. Nicht auf die feststellbremse verlassen, diese muß bei einigen reparaturarbeiten gelöst werden.
•  Fahrzeug nur auf ebener, fester fläche aufbocken.

  Achtung: muß das fahrzeug auf weichem untergrund hochgebockt werden, müssen breite bretter unter den wagenheber und die unterstellbocke gelegt werden, damit sich das gewicht auf eine größere fläche verteilt.

•  Durch eine geeignete gummi- oder holzzwischenlage werden beim anheben beschädigungen an der karosserie vermieden.
•  Fahrzeug mit unterstellböcken so abstützen, daß jeweils ein bein seitlich nach außen zeigt.
•  Das fahrzeug darf nur in unbeladenem zustand angehoben werden.

  Achtung: keinesfalls darf der wagen an motor- oder getriebeteilen angehoben oder abgestützt werden.

Anheb- und aufbockpunkte

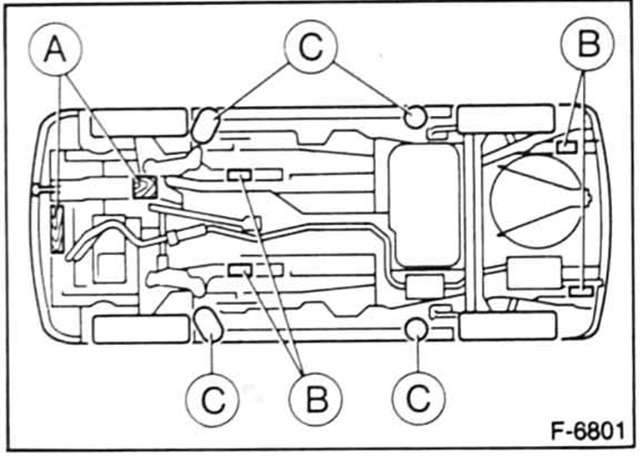

• A = anhebepunkte für werkstattwagenheber, b = abstütz - punkte für unterstellböcke, c = anhebepunkte für bordwagenheber und hebebühne.

Achtung: wagenheber auf keinen fall unter dem hinterachstrager oder dem querträger ansetzen, der zwischen den beiden vorderen querlenkern befestigt ist. Mit dem querträger sind nur die xr2i-modelle ausgerüstet.

Anheben mit dem bordwagenheber

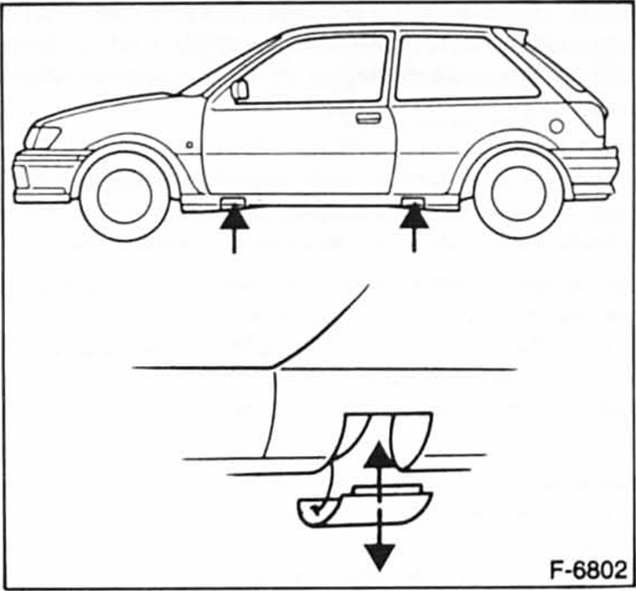

• Klaue des wagenhebers zwischen den markierungswulsten unter den türschwellern ansetzen.
•  Kurbel des wagenhebers im uhrzeigersinn drehen, bis der fuß des hebers mit der gesamten fläche auf dem boden steht. Anschließend wagen anheben.

• Beim xr2i die abdeckung für den ansatzpunkte des bordwagenhebers in der seitlichen schwellerverkleidung nach unten klappen und abnehmen.

Achtung: wird das fahrzeug mit einem wagenheber hochgehoben, fahrzeug immer mit unterstellbock sichern.
