Ford Fiesta Reparaturanleitung :: Geblase/vorwiderstand aus-und einbauen
Ausbau
- Batterie-massekabel abklemmen.
- Luftfilter ausbauen, siehe seite 76.
- Dichtgummi vom stirnwand-abdeckblech abziehen.
- Kabelbaum am stirnwand-abdeckblech ausclipsen.

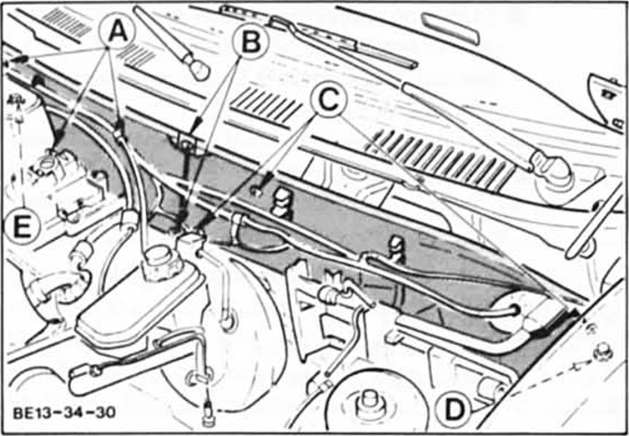

- Abdeckblech links und rechts abschrauben. A - schrauben
rechts, b - schrauben rechts und links, c - schrauben
links, d - mutter links, e - mutter rechts.
- Abdeckung für gebläse aus der steckverbindung lösen und
aus der luftkammer herausnehmen.

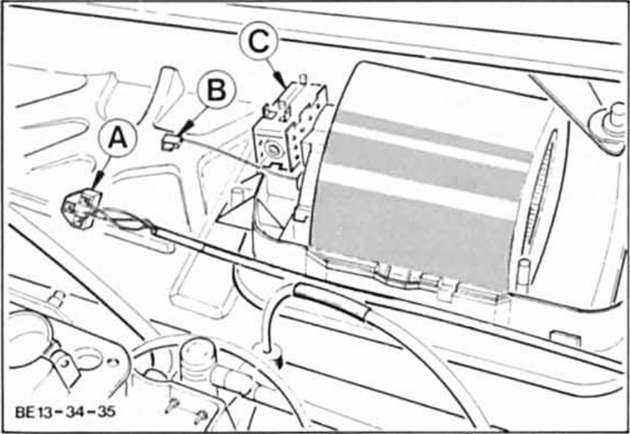

- Kabelstecker - a - am vorwiderstand - c - des gebläsemotors
abziehen.
- Gebläsemotor mit 2 muttern abschrauben und komplett
herausnehmen.
- Abdeckung für lüfterrad abnehmen. Vorher 2 halteklammern
abziehen.
- Halteband für gebläsemotor am gehäuse abnehmen.
- Massekabel - b - abziehen und vorwiderstand abnehmen.
- Gebläsemotor aus dem gehäuse herausnehmen.
Einbau
- Gebläsemotor in das gehäuse einsetzen.
- Widerstand einsetzen und massekabel aufstecken.
- Halteband einhängen, dabei darauf achten, daß das kabel
unter dem halteband liegt.
- Abdeckung für lüfterrad auf das gehäuse stecken und mit
halteklammern sichern.
- Gebläse komplett in die luftkammer einsetzen.
- Kabelstecker am vorwiderstand aufstecken.
- Gebläse anschrauben.
- Abdeckblech einsetzen und anschrauben.
- Dichtung aufschieben und kabelbaum einclipsen.
- Luftfilter einbauen.
- Batterie-massekabel anklemmen.
